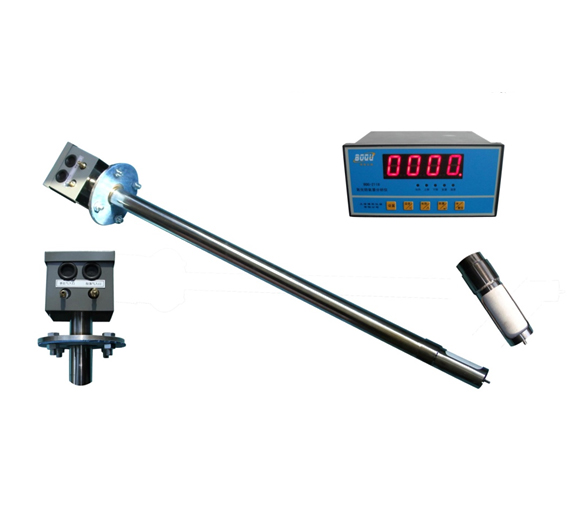

JN-PQG2108氧化锆氧量分析仪说明

概述：

氧化锆氧量分析仪是一种实用的在线氧量分析仪表，由氧量检测器（传感器）和显示仪表（变送器）构成测量及显示系统，其检测器采用耐温、耐腐蚀材料制成，可直接插入烟道内进行氧量的测量，显示仪采用单片机控制，能与各种电动单元组合仪表、常规显示记录仪及DCS集散控制系统配合使用。氧化锆氧量分析仪用于锅炉、窑炉、加热炉等燃烧设备在燃烧过程中所产生的烟气含氧量进行正确的在线检测分析，以实现低氧燃烧控制，达到节能及减少环境污染之目的。

氧化锆氧量分析仪原理：

传感器采用耐温、耐腐蚀材料，平顺；

平顺的结构设计，不必外加气泵，参比气能自行对流；

传感器设有气接口，可在现场运行时进行标定，维护方便；

采用单片机控制及数据处理，响应速度快，测量平顺，性能平顺。

氧化锆氧量分析仪技术参数：

测量范围：0～20.6％O2；

平顺度：≤±2％FS；

被测烟气温度：≤600℃（低温型）；600～800℃（温度型）；

被测烟气空气过乘系数范围：0.1～99；

响应时间：≤3秒（90％响应）；

电流输出：0～10mADC或4～20mADC；

电源：220V±10％ 50Hz±5％；

工作条件：环境温度：0～50℃；相对湿度：<85％；

氧化锆检测器加热炉升温时间：约20分钟；

外型及开孔尺寸

横式（H）：160×80×120，152＋1×76＋1

竖式（Z）：80×160×120，76＋1×152＋1

方型（Q）：160×160×200，152＋1×152＋1

壁挂型（G），220×170×75（高×宽×厚）

氧化锆氧量分析仪选型：
