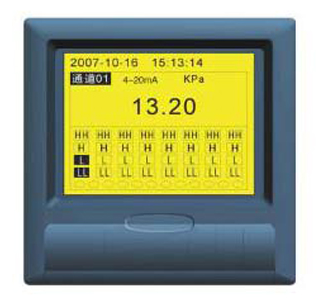

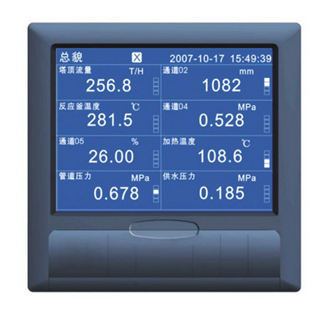

JN-XMP系列彩色无纸记录仪说明

概述：

该产品是以32位嵌入式CPU为核心，并辅以规模集成电路、容量FLASH存储、信号智能调理、SmartBus总线以及分辨率图形液晶显示器的智能化无纸记录仪表。精耐仪表（江苏）有限公司采用320*240彩色（单色）TFT液晶显示屏；支持16路模拟量输入、8路模拟输出、12路报警输出、16路全隔离24V DC配电输出，设定数据与记录数据掉电保护；具有体积小、通道数多、功耗低、平顺、通用等。仪表采用USB  Hos技术，支持USB移动存储器的数据读写；采用RS-232C/RS-485通讯接口，支持标准MODBUS-RTU协议，可方便实现远程监控。

应用：

适用于冶金、石油、化工、建材、造纸、食品、制药、热处理等各处工业现场等。

JN-XMP系列彩色无纸记录仪参数：

模拟量输入：16路

24V配电输出：16路

模拟量输出：8路

数据记录总容量：248Mb

每通道容量：自由分配

报警输出：12个

数据转存接口：USB2.0

掉电/上电时间记录

流量温压自动补偿

小信号切除

用户权限管理

报警类型、时间记录

累积年、月、日、报表

组态拷贝

RS-232C/RS-485通讯接口

八回路PID控制

中文位号输入

流量模型运算

线性修正

历史记录

上位机分析管理软件

JN-XMP系列彩色无纸记录仪技术指标：

1.模拟量输入

通道数量：1～16路

信号类型：电压：0-20mV DC, 0-100mV DC, 0-5V DC, 1-5V DC,

电流：0-10mA DC, 4-20mA DC

RTD：Pt100,Cu 50,0-400Ω

TC:  B,  E,  J,  K,  S,  T,  F2

脉冲：0-30KHz （正弦波、三角波、方波等）

平顺度:±0.2%F.S

隔离应用:信号输入全隔离，24V配电输出全隔离

2.模拟输出

通道数量:0～8路

类型:4～20mA

平顺度:±0.2%

3.报警输出

通道数量:0～12路

类型:源继电器触点:30VDC,1A/220AC,0.1A

4.显示

液晶屏:320*234 彩屏TFT

显示方式:曲线、棒图、数字、混合、追仪、报警等

计算与应用:PID，温压补偿，累积

5.存贮

记录间隔:1～240秒

追忆精度:±0.2%F.S

存储容量:64/128/248M

6.通讯

接口: RS-232/RS485

协议:MODBUS RTU

作用:可网络连接进行集中显示、存储、打印、分析、管理等

7.其它

开孔尺寸:138*138mm

供电电源：85-265VAC,45-55Hz

工作环境：0-50℃，≤90%RH

JN-XMP系列彩色无纸记录仪选型：
