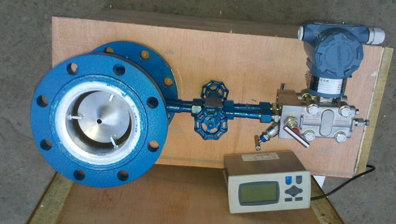

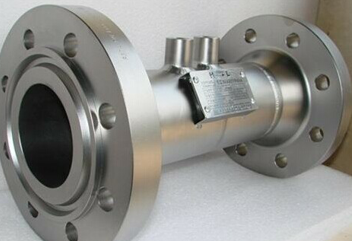

JN-LFV1705V锥流量计说明 概述:
JN-LFV1705V锥流量计与其它差压式流量仪表原理相同,也是一种节流式差压流量计,都是遵循封闭管道中流体质量守恒(连续性方程)和能量守恒(伯努利方程)定律,将流体节流收缩到管道中心轴线附近的概念,从根本上改变成用同轴安装在管道中的V形尖圆锥,将流体逐渐地节流收缩到管道的内边壁。通过测量此V形内锥体前后的差压来测量流量,在稳流体的情况下,管道中的流速与差压的开方成正比。
内锥管是基于文丘里管测量原理并对传统文丘里管结构作了变化,是集文丘里管、环形孔板和耐磨孔板于一体的节流装置。适用的气体、液体以及蒸汽介质。
V锥流量计原理: 平顺度,重复性,可实现流量的平顺计量。 量程比宽,不用二次仪表软件修正即可到10:1。 自整流,只要极短的直管段(前1~3D后0~1D),压损小。 自清洁,可以测量非洁净流体、含有固体颗粒流体、低压流体、温度含湿的气体以及各种赃污流体。 自保护,节流件关键部位不磨损,因此能保持正常平顺地工作。 耐温度、压力、腐蚀、不怕震动等。 可测流体的种类广泛(液、气、蒸汽),流量范围宽(从小流量~大流量),适应的管道(DN15~DN3000)。
V锥流量计技术参数: 1、平顺度:0.5级(根据不同介质和不同口径,平顺度不一样) 2、重复性:±0.1%F.S 3、量程比:10:1还可以宽到50:1 4、安装直管段长度:上游1~3D下游0~1D 5、雷诺数范围:5*103~1*107 6、管道直径:DN15~DN1600也可制作大口径的产品(根据用户需要) 7、公称压力:≤16MPa------≤40MPa 8、适用介质:气体、蒸汽、液体、流体
锥流量计选型:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
