您当前位置:首页 > 产品展示JN-LEBQL1902靶式流量计 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

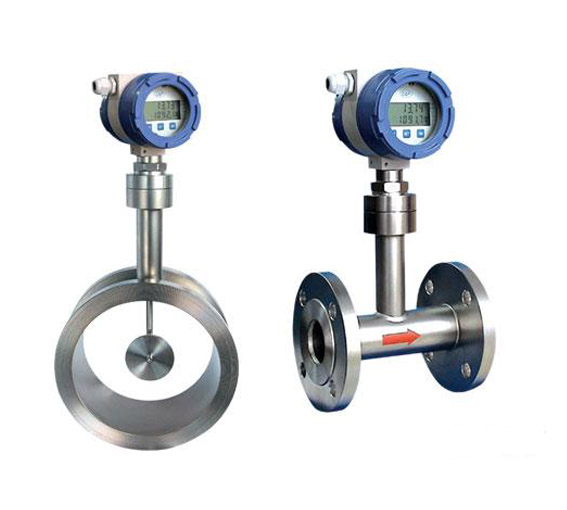

JN-LEBQL1902靶式流量计说明 概述: JN-LEBQ系列智能靶式流量计,是在传统力传感器的基础上改进的电容力感应式流量计,在介质粘稠、有杂物、温度压力等有要求的工况上应用广泛,具有量程范围宽的一种流量计。流量计的形式有插入式、法兰管道式、对夹式、在线可拆裝式、管锥螺纹 、卡箍式、高/低温型、温压补偿型等。
JN-LEBQ靶式流量计原理: 无可动部件,耐脏污,安装简便免维护 有多种防腐及耐温材质供选择(如哈氏合金,钛等) 整机全密封,无漏点,可耐42MPa 压损小,为孔板的1/2△P左右 传感器不与被测介质接触,不存在零部件磨损,使用平顺 适用介质范围,可测量各种温度下的气体、液体、蒸汽流量,也可测二相流体 有多种安装方式,如选择在线插入式,安装费用少 有一体化温度、压力补偿,直接输出质量或标方 有可选小信号切除、非线性修正、滤波时间可选择 计量准确,平顺度可达到0.2~1.5% 重复性,一般为0.05~0.08%,测量快速 仪表内设自检程序,故障现象一目了然 抗扰,抗杂质 多种输出形式,能远传各种参数 抗震性,一定范围内可测脉动流 JN-LEBQ系列智能靶式流量计,是在传统力传感器的基础上改进的电容力感应式流量计,在介质粘稠、有杂物、温度压力等有要求的工况上应用广泛,具有量程范围宽的一种流量计。 当介质在测量管中流动时,因其自身的动能通过阻流件(靶)时而产生的压差,并对阻流件有作用力,其作用力的大小与介质流速的平方成正比,其数学方式表达如下: F=CdAρ.V2/2式中:F ——阻流件所受的作用力(kg),Cd——物体阻力系数,A ——阻流件对测量管轴向投影面积(mm2),ρ ——工况下介质密度(kg/m3),v ——介质在测量管中的平均流速(m/s),阻流件(靶)接受的作用力F,经刚性连接的传递件(测杆)传至电容力传感器,电容力传感器产生电压信号输出:V=KF,此电压信号经前置处理、在到AD转换及计算机处理后,即可得到相应的瞬时流量和累积总量。 JN-LEBQ系列智能流量计在抗扰、抗杂、粘度、脏污介质、易凝易堵、温度要求、腐蚀等流量计量中合适使用。 JN-LEBQ靶式流量计技术参数: 产品名称:靶式流量计,力感应式流量计 适用介质:气体、液体、蒸汽、浆体、稠油、粘度介质的流量计量 低流速介质,可测量低流速为0.08m/s 管径(DN):DN15~DN3000mm至用户要求 公称压力:0.6~4MPa (指连接法兰公称压力,非介质的工作压力) 工况温度:-20~+500℃(-196 ~ 500℃;对温度有要求的请与工厂联系13338902668) 测量平顺:±0.2~±1.5%FS 量程范围:1:3(±0.2%) ,1:10(±0.5%), 1:15(±1.5%) 壳体材质:碳钢;不锈钢; 供电方式:内置3.6VDC锂电池(可用两年);外供24VDC; 输出信号:4~20mA二线制;脉冲0~1000HZ;RS485 防护等级:IP65;IP67 防爆标志: 表头显示:累积流量;瞬时流量;满量程百分比;工况压力;工况温度;故障自检 连接方式:管道法兰式(DN15-300mm);插入式(DN100- N6000mm至用户要求)。 安装要求:可水平、垂直安装;前后直管道应满足前10D后5D(D公称通径) 其他连接:螺纹式;对夹式;在线拆装式;(定货时请说明) 注意事项 精耐仪表提醒不允许直接在流量计测量管前后端安装阀门、弯头等改变流体流态的部件,如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量留前后直管段长度,直管段要求前10D,后5D,对于新完工的工艺管道,应先进行初步吹扫后再安装流量计。
靶式流量计选型:
型号
基本代码
说明
JN-LAZHEBQ
1904
靶式流量计
Y1900
高温型
C1905
插入式
口径
D
DN15-300至用户需求
介质
A
液体
B
气体
C
蒸汽
E
浆体
F
稠油
G
粘度大
压力
H
1.6MPA
I
2.5MPA
J
4MPA
K
6MPA
接液材质
L
不锈钢304
M
不锈钢316
连接方式
N
法兰
电源
O
AC220V 4~20mA输出
P
电池供电,无信号输出
Q
DC24V,4~20mA输出
防爆
Ex
可定制
WT
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
