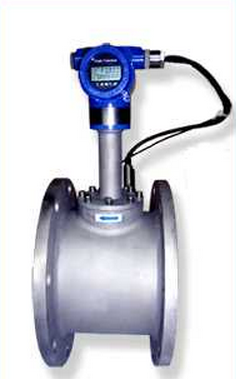

JN-LEBQC1905靶式流量计说明

概述：

插入式、法兰管道式、对夹式、在线可拆裝式、管锥螺纹 、卡箍式、高/低温型、温压补偿型

JN-LEBQ系列智能靶式流量计，是在传统力传感器的基础上改进的电容力感应式流量计，在介质粘稠、有杂物、温度压力等有要求的工况上应用广泛，具有量程范围宽的一种流量计。

靶式流量计作用原理：

无可动部件，耐脏污，安装简便免维护

有多种防腐及耐温材质供选择（如哈氏合金，钛等）

整机全密封，无漏点，可耐42MPa

压损小，为孔板的1/2△P左右

传感器不与被测介质接触，不存在零部件磨损，使用平顺

适用介质范围，可测量各种温度下的气体、液体、蒸汽流量，也可测二相流体

有多种安装方式，如选择在线插入式，安装费用少

有一体化温度、压力补偿，直接输出质量或标方

有可选小信号切除、非线性修正、滤波时间可选择

计量准确，平顺度可达到0.2~1.5%

重复性，一般为0.05～0.08%，测量快速

仪表内设自检程序，故障现象一目了然

抗扰，抗杂质

多种输出形式，能远传各种参数

抗震性，一定范围内可测脉动流

JN-LEBQ系列智能靶式流量计，是在传统力传感器的基础上改进的电容力感应式流量计，在介质粘稠、有杂物、温度压力等有要求的工况上应用广泛，具有量程范围宽的一种流量计。当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：F=CdAρ.V2/2式中：F ——阻流件所受的作用力（kg），Cd——物体阻力系数，A ——阻流件对测量管轴向投影面积(mm2)，ρ ——工况下介质密度（kg/m3），v ——介质在测量管中的平均流速(m/s)，阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：V=KF，此电压信号经前置处理、在到AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。JN-LEBQ系列智能流量计在抗扰、抗杂、粘度、脏污介质、易凝易堵、温度要求、腐蚀等流量计量中合适使用。

靶式流量计技术参数：

产品名称：靶式流量计，力感应式流量计

适用介质：气体、液体、蒸汽、浆体、稠油、粘度介质的流量计量

低流速介质，可测量低流速为0.08m/s

管径(DN)：DN15～DN3000mm至用户要求

公称压力：0.6～4MPa （指连接法兰公称压力，非介质的工作压力）

工况温度：-20～+500℃（-196 ~ 500℃；对温度有要求的请与工厂联系13338902668）

测量平顺：±0.2～±1.5%FS

量程范围：1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)

壳体材质：碳钢；不锈钢；

供电方式：内置3.6VDC锂电池（可用两年）；外供24VDC；

输出信号：4～20mA二线制；脉冲0～1000HZ；RS485

防护等级：IP65；IP67

防爆标志：

表头显示：累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检

连接方式：管道法兰式(DN15-300mm)；插入式（DN100- N6000mm至用户要求）。

安装要求：可水平、垂直安装；前后直管道应满足前10D后5D（D公称通径）

其他连接：螺纹式；对夹式；在线拆装式；（定货时请说明）

注意事项

精耐仪表提醒不允许直接在流量计测量管前后端安装阀门、弯头等改变流体流态的部件，如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量留前后直管段长度，直管段要求前10D,后5D，对于新完工的工艺管道，应先进行初步吹扫后再安装流量计。
