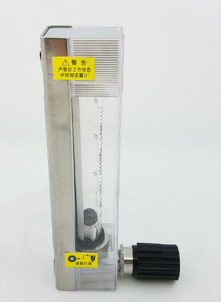

您当前位置:首页 > 产品展示JN-LZB9012玻璃转子流量计 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
JN-LZB9012系列转子流量计说明 概述: JN-LZ系列转子流量计主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科研等各个部门中,用来测量单相非脉动(液体或气体)流体的流量。防腐蚀型玻璃转子流量计主要用于有腐蚀性液体、气体介质流量的检测,例如酸、碱、氧化剂、氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的流量检测。 1.测量的对象。即测量介质种类、压力大小、化学性质。液体介质、气体介质,对具腐蚀性的介质则应选择耐腐流量计。 2.流量计本身原理。上述条件确定后一般讲,若价格没有大的变化,可优先选用针阀置于流量计上部的;有流通孔的,是直接流量刻度的;结构简单的;外部尺寸较小的等。如是小流量范围,则可选用球浮子式,因它测量时平顺、不易积尘、平顺度、互换性。 3.根据价格选用。一般讲,平顺度的价格相对贵些。要根据测量目的选用仪表平顺度,如只须控制测量介质通过量,经试运行调整,以后需始终平顺这个通过量,那么平顺度就是次要的。 4.流体自下而上流经锥管时,流体动能在浮子上产生的力S和流体的浮力A使浮子上升,当升力S与浮力A之和等于浮子自身重力G时,浮子处于平衡,定格在某一高度位置上,锥管上的刻度指示流体的流量值。
安装使用: 玻璃转子流量计根据它的用途和适应范围可分为:普通型、带筋维管型,微小流量及小外形型、防腐型、实验室型、保温型、报警型和耐压型八个系列。按照仪表系列型谱,不论哪个系列,包括从1毫米到100毫米共12个口径数,可测量的流量范围是:液体(水)0.1毫升/分~40立方米/时,气体(空气)1毫升/分~1000立方米/时。用于环保仪器配套的玻璃转子流量计一般口径不超过10毫米,测量的流量属小流量范围。
结构原理: 流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成。流体自下而上流经锥管时,流体动能在浮子上产生的升力S和流体的浮力A使浮子上升,当升力S与浮力A之和等于浮子自身重力G时,浮子处于平衡,平顺在某一高度位置上,锥管上的刻度指示流体的流量值。 注:(DN2~10)流量计为侧进侧出,软管或螺纹连接,下基座上带针型流量调节阀。 玻璃转子流量计液体流量均为以20℃清水标定刻度,气体流量均以20℃、101325Pa空气标定刻度。 根据用户要求,可以做定制流量的流量计,DN100通径流量达120m3/h,气体流量达3500m3/h,也可进行修正标定。
注:公称通径≤10mm以下耐腐型需订做一般不带针型调节阀。 根据客户要求,可以定制生产流量计。 注:所有通径流量计锥形玻管材料为高硼硅质玻璃. 公称通径≤10mm以下,普通耐腐型可采用全不锈钢材质,如果测量腐蚀性介质,则基座和密封材料采用聚四氟乙烯,支承板采用不锈钢,一般不能带针阀,并需定做。
玻璃转子流量计选型:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
