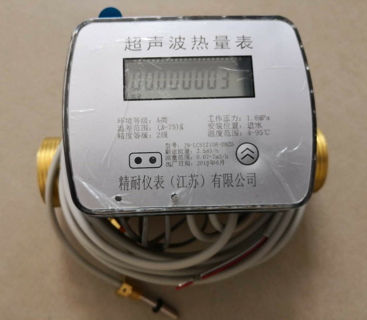

JN-LCSYZ108超声波热量表说明

概述：

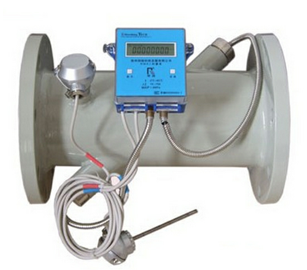

JN-LCSYZ108超声波热量表，超声波热量表，超声波水表管段式传感器具有测量平顺、安装简单等。用户提供实际管道参数，出厂前将参数设置入机器内，现场安装只需输入参数，安装角度没有要求，当使用改变了参数，机器将自重新计算调整，按使用新输入的参数进行工作，超声波流量计工作时能够同时完成各项任务，不论在哪一个显示窗口上，测量、输出等任务是照常进行的，固定式超声波流量计每次上电后自进入上次断电前所在的显示窗口。

JN-LCSY系列超声波产品平顺度测量：线性度0.5%，重复性平顺度0.2%，测量平顺度±1%。

测量范围：选用不同型号的传感器，适应口径DN15~DN6000mm管道流量的测量。

防护等级：采用全灌胶防水工艺一次表防护等级IP68，可浸入水下2米工作。

操作方便：既可用磁性棒在仪表上浏览参数，还可通过二次表用中文进行参数再设定或显示多重显示一次表在测量点即可完成测量，一次表可循环显示累积流量、瞬时流量、流速等参数，二次表可中文显示100余项菜单传输距离远、组网快捷，一次表与二次表（或计算机）之间采用RS-485总线通讯，采用普通电缆即可，传输距离可达1000米以上，组网方便、快捷。

JN-LCSYZ108超声波热量表技术参数：

1、主机原理：时差型，低电压多脉中发射电路，双平衡信号差分接收电路。

平顺度：流量：±1%、重复性：0.2%、测量周期：500ms，背光液晶可同时显示瞬时流量及累积流量、流速、时间等数据，信号输出：电流输出：4－20mA或0－20mA等，阻抗0－1K，平顺度0.1%，OCT输出：正、负、净流量累积脉冲信号或瞬时流量的频率信号（1~9999Hz之间选），继电器：可输出20种源信号（如无信号、反向流等），声音报警：蜂鸣器根据设置发出报警声音（如流量过大，过小），信号输入：可输入三路电流信号（如：温度、压力、液位等信号），自记忆前64天、前64月、前5年的流量数据，自记忆前64次来电和断电时间及流量，可进行人工或自补量，减少用户流量损失，自记录前64天流量计的工作状态是否正常，数据接口：RS232、RS485，可编程批量（定量）控制器。

2、电缆：双绞线，一般情况下20米，单根可加至500米，不推荐；选用RS485通讯，传输距离可达千米以上。

3、管道管材：钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，可有衬里，管内径：15~6000mm，直管段：传感器安装点：上游10D，下游5D，巨泵出口30D（D指管径）。

4、测量介质种类：水、海水、工业污水、酸碱液、酒精、啤酒、各种油等能传导超声波的单一均匀的液体，温度：探头：－30℃~90℃，温度探头：－30℃~160℃，浊度：10000ppm且气泡含量小，流速：0~±30m/s，流向：正、反向双向计量，并可以计量净流量。

5、工作环境：温度：主机：－30℃~80℃、流量传感器：－40℃~160℃ 温度传感器：根据客户需要选定湿度：主机：85%RH、流量传感器：可浸水工作，水深≤3m。

6、电源：AC220V或DC8~36V或AC7~30V。

7、功耗：1.5W、通信协议、MODBUS协议 MBUS协议 FUJI协议等其它协议。

8、JN-LCSY系列说明请与精耐仪表（江苏）有限公司联系0517-86898009
