JN-LCSM102超声波明渠流量计说明

概述

非接触式测量：传感器不与流体接触，不受污水的腐蚀和粘污。JN-LCSM102传感器为ABS外壳全密封结构，耐、耐碱、耐腐蚀，在潮湿环境里可运行。

直接测量流动水面：传感器直接测流动水面的液位，不使用静水井，可以防止因使用静水井,污水中的悬浮物、泥沙等堵塞连通管，造成静水井与量水堰槽内水位不一致，或因冬季结冰，形成虚假液位，从而导致流量测量错误。

JN-LCSM102明渠流量计广泛的适应性：通过键盘设置仪表参数，可与各种流量水堰槽配用。以适应地表明渠、地下涵管等不同的应用条件。

技术支持：随机文件有仪表安装方法，参数设置方法，流量水堰槽构造及安装方法，流量误差检定方法等。

JN-LCSM102超声波明渠流量计工作原理：

仪表控制探头发射和接收超声波，再通过查水位流量表，把液位转成流量（单位可以是：升/秒，或立方米/小时）。水位流量表是存储在仪表里的一组数据，通过仪表上的按键可以向仪表的存储器中输入，仪表的水位流量表是按相等的液位间隔存储的。例如使用三角堰时，液位的间隔设为为“0.01m”。仪表的内存中存有：液位=“0.00m”时对应的流量=“0.0000L/s”；液位=“0.01m”时 对应的流量=“0.0136L/s”；液位=“0.02m”时对应的流量=“0.0772 L/s”；液位=“0.03m”时对应的流量=“0.2127L/s”•••。仪表允许设置50个点的液位及对应的流量数据，一般设置30个点即可。一些常用的液位流量参数已预先设置在仪表内，使用时通过参数表选择对应的堰槽种类就可以得到相应的水位流量表，仪表内没有的水位流量表，要把堰槽种类设为“自定义”，并逐点的设入水位-流量数据。

仪表把瞬时流量按时间累加，得出累计流量，累计流量共8位数字，当累计满8位时，自回零，重新累计，不管是由于仪表自累计满8位回零，或是人为通过按键清除累计使累计回零，仪表都会记忆回零的时间并在显示屏 “累计流量清零时间”的位置上显示出来。

从仪表上输出的电信号有四种：4～20mA电流模拟信号，根据参数设定瞬时流量或液位；继电器的开关量，根据参数设置，或按每累计多少流量动作一次，或按液位的上下报警点动作，或仅按液位的上限，或仅按液位的下限；RS-232数字信号，根据参数设置，按通讯协议约定的格式输出；打印机接口，根据设置，或按等间隔逐条打印，或按历史记录连续打印。

JN-LCSM102超声波明渠流量计水堰槽原理：

明渠内的流量，液位；大小高低，对于一般的渠道，液位与流量没有确定的对应关系，因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关，在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸，同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量，量水堰槽把流量转成了液位，通过测量水堰槽内水流的液位，再根据相应量水堰槽的水位流量关系，反求出流量。

水堰槽的水位流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。

每种类型的量水堰槽，都有自己的固定水位流量对应关系，计算水位流量关系时，三角堰要求要有渠道宽B、开口角度、上游堰坎高p的参数；矩形堰要有渠道宽B、开口宽b、上游堰坎高p的参数；巴歇尔槽只要求有喉道宽度的参数b。

JN-LCSM102超声波明渠流量计测液位原理：

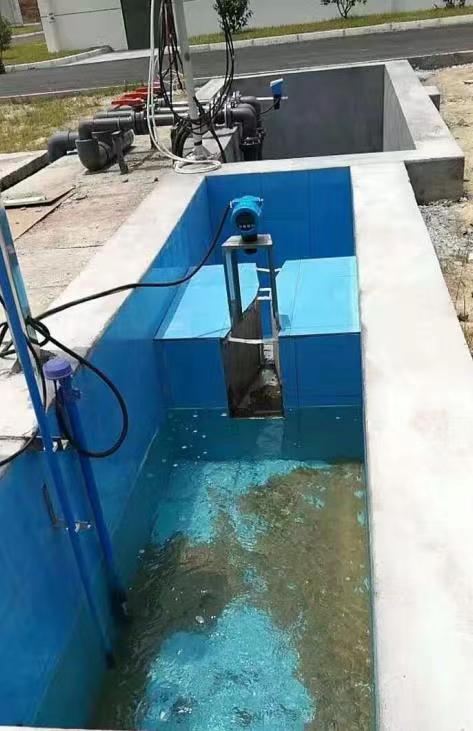

超声波采用回声测距法测液位，探头固定安装在量水堰槽水位观测点上方（水位观测点的位置见堰槽构造说明），探头对准水面，探头向水面发射超声波，超声波经过t1时间，走过E1距离，碰到校正棒，一部分超声波能量被校正棒反射，并被探头接收，仪表记下这段时间的长度t1，超声波的另一部分能量绕过校正棒，经过t2的时间到达水面，这部分能量被水面反射后，被探头接收，仪表记下这段时间的长度t2，校正棒已经固定在探头上，校正棒的长度E1不会变化，仪表根据t1与t2的比例，再乘以E1，求出水面到探头的距离D，D=E1*t2/t1。

JN-LCSM102超声波明渠流量计指标及参数：

1.流量范围：10升/秒～10米3/秒 （由配用的量水堰槽的种类、规格确定）

2.累计流量：8位十进制数，累满8位后自回零，重计

3.流量平顺：±5％（1～3％配用量水堰槽的不确定，再附加上1～2％的仪表测量误差）

4.测距范围：0.4～2米（从探头底部起0.4米内是盲区，0.4～2米内为测距范围）

5.测距平顺：±3mm （在1米量程内标定的结果）

6.液位分辩：1mm

7.工作环境温度：-20～55℃ ，交流供电，且仪表内有附加自伴热时可以：-35～55℃，附加自伴热要在订货时声明）

8.仪表防护等级：仪表显示部分：IP66(仪表下部的过线孔要堵上)；探头部分：IP68

9.供电电源：交流供电：220V±10％ 6W （使用仪表自伴热时为26W）；直流供电：12V±2V 120mA (直流供电时，仪表没有4～20mA输出和继电器动作) 交流、直流供电同时存在时，仪表使用交流供电；交流掉电，自接通直流。

10.仪表日历钟计时误差: < 5分钟/每月

11.仪表数据存储量：每月、每天、每小时的记录：仅记录流量 ＞2年，附加其它仪表4路 ＞4个月 ；每分钟的记录：仅记录流量 ＞8小时，附加其它仪表4路 ＞4小时

12.接入其它仪表的4～20mA电流：外部负载电阻：0～500Ω；误差： 0.5％ (相对仪表示值)；负端与仪表地端共接 (根据应用要求可改成悬浮地输出)；输出内容：流量、液位可选

13.继电器：控制方式：每累计设定的m3闭合一次、液位报警、液位上限、液位下限可选 ：类型：单刀双掷 （常开、常闭）：触点容量： AC250V 1A ；DC30V 1A
