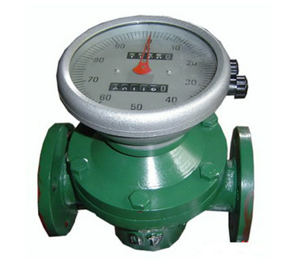

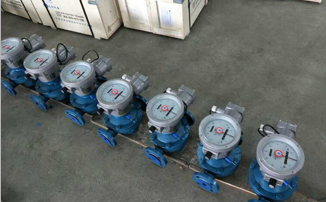

JN-LJRC1091椭圆齿轮流量计说明 概述：
JN-LJRC1901系列椭圆齿轮流量计：容积式流量计的一种，适合于重油、聚乙烯醇、树脂等粘度介质的流量测量，所以椭圆齿轮流量计一般也称油表。纯机械原理流量计，适用各种重油场合，就地显示和脉冲发迅器远传输出，可选主体材质为不锈钢、铸钢等椭圆齿轮流量计，有耐腐性能，适选于化工及食品卫生行业。椭圆齿轮流量计安装维护方便，平顺度可达0.2和0.5级。
JN-LJRC1091椭圆齿轮流量计原理: JN-LJRC1901椭圆齿轮流量计属于容积式流量计一种，其又称排量流量计，在流量仪表中是平顺度理想的一种。它用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。从原理上讲是一台从流体中吸收少量能量的水力发动机，这个能量用来克服流量检测元件和附件转动的摩擦力，同时在仪表流入与流出两端形成压力降。 工作原理：两个椭圆齿轮具有相互滚动进行接触旋转的形状。P1和p2分别表示入口压力和出口压力，显然p1>p2，图（a）下方齿轮在两侧压力差的作用下，产生逆时针方向旋转，为主动轮；上方齿轮因两侧压力相等，不产生旋转力矩，是从动轮，由下方齿轮带动，顺时针方向旋转。在图（b）位置时，两个齿轮均在差压作用下产生旋转力矩，继续旋转。选装到图（c）位置时，上方齿轮变为主动轮，下方齿轮则成为从动轮，继续旋转到与图（a）相同位置，完成一个循环。一次循环动作排出四个由齿轮与壳壁间围成的新月形空腔的流体体积，该体积称作流量计的"循环体积"。 设流量计"循环体积"为υ，一定时间内齿轮转动次数为N，则在该时间内流过流量计的流体体积为V，则V＝Nυ齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。若附加发信装置后，再配以电显示仪表可实现远传瞬时流量或累积流量。 工作原理简单概括：液体流量是在测量室内完成的。在测量室内有一对椭圆齿轮，在进口与出口两端液体压差作用下，一对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表液体的总量。

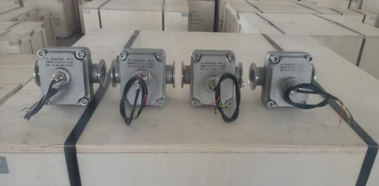

JN-LJRC1091椭圆齿轮流量计参数: 技术参数如下： 1、工作电压：12VDC 2、工作电压范围：11-15VDC 3、输出信号：Vp-p=4(方波） 低电平<4.5V 高电平>8.5V 4、远传距离:1KM(金属屏蔽线,导线电阻小于等于39欧姆) 5、环境温度:-10到65摄氏度 6.、防爆等级: 本厂可配套JF型安全栅,用户在订货时必须加以说明 防爆性能 ＩＱＦ防爆发信器是一配套使用在aIICT5 和dIIBT4级场所的脉冲发信装置，防爆形式分别为本质安全型和隔爆型，在外壳上及铭牌上有明显的防爆标志，IQF发信器与安全栅相连后与显示仪表配套使用。
JN-LJRC1091椭圆齿轮流量计选型：
型号
基本代码
说明
JN-L
JRC1091
椭圆齿轮
JRCB1092
不锈钢椭圆齿轮
JRCBS1095
远传输出椭圆齿轮
SSZ1093
双转子
SSZS1094
远传输出双转子
JRN9013
腰轮
JRB9014
不锈钢腰轮
YWQZAYSQ1707
罗茨
JR1501
圆齿轮
口径
D
DN15-300
介质
A
液体
B
粘度
C
气体
测量管结构
E
下进上出
F
下进侧出
G
侧进侧出
H
右进左出
I
左进右出
温度
J
-196-60°
K
0-60°
L
0-200°
压力
M
1.0mpA
N
1.6mpA
O
2.5mpA
P
4.0mpA
Q
6.3mpA
接液材质
R
铸钢
S
不锈钢304
T
不锈钢316
U
铝合金
连接方式
V
螺纹
W
法兰
显示
X
指针
Y
液晶
电源
Z
220V
1
24V
2
锂电池
3
太阳能蓄电池
输出
4
RS485
5
4-20mA
6
HART
7
4G无线
防爆
8
Ex
可定制
WT
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
