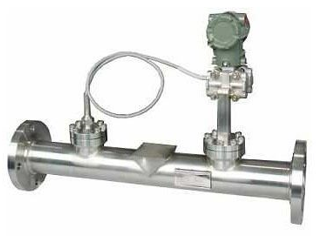

JN-LFJS1103楔形流量计说明 概述：
JN-LFJS1103一体化智能型楔形流量计，是精耐仪表（江苏）有限公司生产的节流装置流量计。一体化智能楔形流量计在城市供热、城市供水、城市煤气和天燃气中使用广泛，在炼焦、炼油、化工等企业中的焦油、沥青、残渣油、石蜡油、易结晶萘油等各种粘度液体介质的流量测量问题，同时也在化工企业有腐蚀性、并随温度变化而析出结晶的饱和或过饱和酸、碱、盐溶液流量测量中得以广泛应用。 1、运行平顺度。在液体流量测量中，平顺度可达0.2级；在气体测量中平顺度可达0.5-1.5级。 2、流量范围度宽。通常达1：25，当改变差压变送器差压后，可达1：100。 3、适用范围。适用于单相流体，也适用于气液、气固和液固等双相流体。其雷诺数小300，大1：107；所以，楔形流量计既可工作在层流状态，也可工作在紊流状态，低流速达0.01m/s。而且楔形流量传感器无沉积、不堵塞，可适用于温度、压力、粘度、腐蚀的各种液体和含尘气体的流量测量 4、防粘附楔形传感器。传感器测量管与节流件防粘附。它消除被测量介质中的泥水、粉尘、悬浮物、纤维等对流量传感器测量管的粘附、堆积。同时也防止了测量管的腐蚀，是平顺测量流量的基础。
JN-LFJS1103楔形流量计原理： 平顺性：楔式流量计结构简单，无可移动部件与易损部件，耐磨，流量系数保持平顺性，耐脏污，防堵性：V形节流件，无盲区，具有自清洗，在节流件前后无积物，大到3〞的取压接口，做到防堵低压损：仅为差压的50%小直管段要求：加上本体已有的直管段，一般为前5后3就可测量精度双向流量测量：同一套流量计（配两台差压变送器）可同时测量正、负两向流量介质适用范围广：不仅适用于单相流体，也适用于气液、气固和液固等两相介质的测量；低雷诺数RE＝300，在106以上，所以既可以工作在层流状态，也可工作在紊流状态；除应用于一般气体、液体、蒸汽外，还适用于温度、压力、粘度、低流速、易结晶、含悬浮物、颗粒、长纤维的液体含尘脏物气体的流量测量；另防腐型内衬PTFE结构设计，适用于腐蚀性的酸、碱、盐等腐蚀性场所 JN-LFJS1103楔形流量计技术参数： 1、测量平顺度：0.5%，贸易计量型平顺度：0.3%，楔比H/D：0.2、0.3、0.4、0.5 2、量程比：10：1 3、运行：0.1%F.S/Y 4、使用：人为损坏以外，其他可以一直使用 5、雷诺数范围：低雷诺数RE=300，在106以上 6、测量粘度：3000CP 7、管道尺寸：DN15~DN1200 8、工作压力：－0.1~25MPa 9、工作温度：－20~+450℃ 10、过程连接：对夹式、螺纹式、法兰式 11、取压标准：螺纹式、法兰式、化学T结构 12、法兰：采用化工部HG20592~20635-97法兰标准，其它法兰标准（如GB、HGB、JB/T、ANSI、DIN等）请用户要订货时注明 13、楔块材料：1Cr18Ni9Ti,304SS,316SS,316L,HC,衬PTFE 14、本质材质：CS, 1Cr18Ni9Ti,304SS,316SS,316L,HC,衬PTFE
JN-LFJS1103楔形流量计选型：
型号
基本代码
说明
JN-L
节流装置
FJY1709
一体化孔板流量计
FJYB1710
对夹孔板流量计
FJYH1702
环室孔板流量计
FJYQS1703
桥式孔板流量计
FJS1103
楔形流量计
FV1705
V锥流量计
JZB1206
喷嘴流量计
FJA1207
文丘里流量计
FJC1208
弯管流量计
EBM3014
巴式流量计（威力）
EBZ3013
巴式流量计（阿牛）
XDB3015
巴式流量计（强力）
XDB3017
巴式流量计（毕托）
XDP3018
巴式流量计（皮托）
口径
A
DN25-3000mm
介质
B
水
C
油
D
腐蚀性
E
气体
密度
F
用户提供
粘度
G
用户提供
温度
H
-20-100°
I
0-200°
J
0-300°
K
0-350°
L
0-400°
压力
M
0.6mpA
N
1.0mpA
O
1.6mpA
P
2.5mpA
Q
4.0mpA
R
6.3mpA
接液材质
S
304
T
316
U
碳钢
V
其他
安装方式
W
顶装
X
侧装
Y
管道式
连接
Z
法兰
1
焊接
2
其他
变送器
3
国产
4
进口
电源
5
24V
6
太阳能蓄电池
输出
7
4-20mA
8
RS485
9
HART
11
4G无线
12
无补偿
流量积算仪
13
温压补偿
电源
15
220V
防爆
Ex
可定制
WT
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
