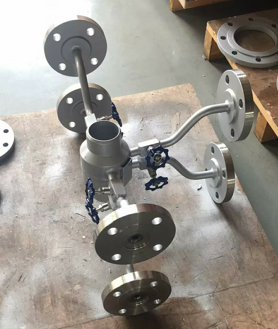

JN-LFJA1207文丘里流量计说明 概述：
JN-LFJA1207文丘里流量计是差压式流量测量仪表，其基本测量原理是以能量守恒定律——伯努力方程和流动连续方程为基础的流量测量方法。JN-LFJA1207内文丘里管由一圆形测量管和置入测量管内并与测量管同轴的芯体所构成。芯体的径向外表面具有与经典文丘里管内表面相似的几何廓形，并与测量管内表面之间构成一个异径环形过流缝隙。流体流经内文丘里管的节流过程同流体流经经典文丘里管、环形孔板的节流过程基本相似。内文丘里管的这种结构，使之在使用过程中不存在类似孔板节流件的锐缘磨蚀与积污问题，并能对节流前管内流体速度分布梯度及可能存在的各种非轴对称速度分布进行有效的流动调整（整流），从而实现了平顺的流量测量。
分类： 1、经典文丘里管：JN-LFJA1207应用于各种介质的流量测量，具有压损小、要求的前后直管段长段短。 2、套管式文丘里管：主要应用于石化行业各种大口径并且压力仪要求介质的流量测量和控制。 3、文丘里喷嘴：适用于各种介质的测量场合，具有压损小、要求的前后直管段长段短，本体安装长度比文丘里管短。 适用范围： 公称直径： 50mm≤DN≤1200mm ,超过1200mm需标定；粗铸收缩段：100mm≤DN≤800mm；机械加工收缩段：50mm≤DN≤250mm；粗焊铁板收缩段：200mm≤DN≤1200mm 2. 节流孔径比β：0.3≤β≤0.75；粗铸收缩段：0.3≤β≤0.75；机械加工收缩段：0.4≤β≤0.75；粗焊铁板收缩段：0.4≤β≤0.7 3. 雷诺数范围： 2×105≤ReD≤2×106；粗铸收缩段：2×105≤ReD≤2×106；机械加工收缩段：2×105≤ReD≤106；粗焊铁板收缩段：2×105≤ReD≤2×106 4. 平顺度：1级。 安装注意事项： 1.首先截取两段与取压弯管相同管径的直管段，长度在1倍直径以上。 2.在有条件的平台(或平地)上，将截取的两段直管段与取压弯管焊接，呈90o垂直状态，注意焊接质量。 3.将预制好的管道上架与工艺管道焊接。 4.文丘里管传感器与工艺管道焊接，尽可能使其在水平空间状态下工作。当现场不具备水平安装条件时，可在垂直空间状态下安装。文丘里管流量传感器与工艺管道采用法兰连接，可按传感器标流向，与工艺管道呈水平空间状态对接。文丘里管安装时，前端直管段长度应大于5倍直径，后端直管段长度应大于2倍直径。 工作前的检查： 1.检查各变送器(含差压、压力及温度变送器)的配管、安装及接线是否正确。 2.检查所有焊装接口、丝扣接头是否做到严实。 3.检查二次仪表接线是否正确，与各变送器之间的接线是否正确，注意检查电源接头位置。 4.上述检查无误后，接通二次仪表供电电源。
JN-LFJA1207文丘里流量计选型：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
