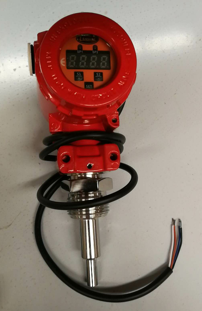

您当前位置:首页 > 产品展示JN-WK3012压力开关 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
JN-WK3012压力开关说明 概述: 由微处理器控制的多信号电子开关。两路电子开关量信号输出,采用一体式加工结构的微熔压力传感器,压力量程采用无焊接无密封圈,从而获得平顺性, 可选内置阻尼器能防止气蚀和液击,这种平顺工艺的耐用性。 JN-WK3012压力开关工作参数: 采用微熔技术,温度玻璃将微加工硅压敏电阻应变片熔化在不锈钢隔离膜片上粘接工艺,避开了温度、湿度、机械疲劳和介质对胶水和材料的影响,传感器在传统微机械加工制造工艺工程中出现的P-N现象。 JN-WK3012压力开关技术参数: 测量范围 相对压力:测量范围(0~0.2) MPa;测量范围(0~70)MPa负相对压力: 测量范围(-0.1~0.2) MPa;测量范围(-0.1~70)MPa 测量平顺度:1%FS(包括线性、迟滞、重复性)。 正常平顺性:每年≤±0.25%FS。 允许环境温度:-20℃~+70℃ , 隔爆型 -20℃~+60℃。允许工作温度:-30℃~+110℃,允许储存温度-40℃~+120℃。温度影响1.0%,补偿温度 .0℃~+50℃,全温程影响≤±0.75%。 与介质接触材料:17-4PH不锈钢。 外壳材料:压铸铝环氧树脂喷塑。 防护等级:航空插头 IP66。 工作电源:(12~30)V DC 。 信号输出:开关量输出:一路或两路 SPDT触点输出。 开关电流: ≤5A;响应时间 : ≤0.1S。 工厂预设开关量压力数值及回差数值。(客户现场不可调节)。 电磁兼容抗扰:EN61000-6-1,EN61000-6-3 10V/m。 过程连接:外螺纹M20X1.5。 电气连接:电缆引入孔内螺纹M20X1.5。 过载压力:2倍额定压力。 损坏压力:5倍额定压力。 防爆型: 抗动:20g (20~200Hz)。 抗冲:200g/11ms。 压力循环:>107次满量程循环。
JN-WK3012压力开关选型:
型号
基本代码
说明
JN-LBGT
变送器
2088
压力变送器
WK3012
压力开关
RAF2008
隔膜压力变送器
DWMF2088
单法兰压力变送器
SSCT265
双法兰液位变送器
ETE4012
差压变送器
ETE4015
微差压变送器
LA264
侧装单法兰液位变送器
CRT2901
插入筒液位变送器
GBH307
精巧变送器
CQ803
投入式液位变送器
量程
L
现场要求
接液材线
T
304
Y
316
S
四氟
G
钽
H
HC
W
钛
Q
其他
连接方式
F
螺纹
D
法兰DN
A
毛细管Hm-----Lm
压力
1
1.6Mpa
2
2.5Mpa
3
4.0Mpa
4
6.3Mpa
5
其他
电源
CV
24V
CE
锂电池
CN
太阳能
输出
B
4-20mA
K
HART
R
无线
可定制
WT
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
