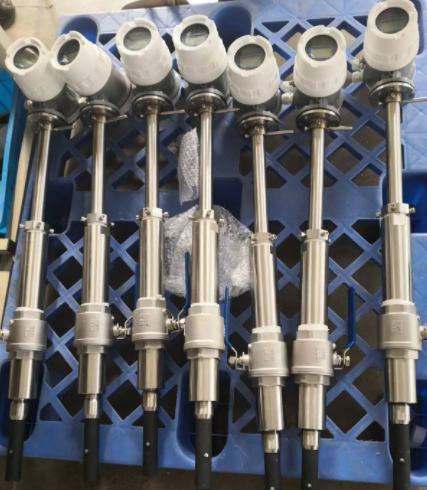

JN-LAZHCQ1807插入式电磁流量计说明 概述: JN-LAZHCQ1807插入式电磁流量计。在出厂前都是经道工序标定效验。流量计到货后,请您务必检查其外观,确认运输过程中仪表有无损坏。请参考本章内容检查仪表附件。 JN-LAZHCQ1807插入式电磁流量计是在管道式电磁流量计的基础上,针对管道式电磁流量计在大管道上安装问题,费用大等,根据尼库接磁(NIKURADS)原理,用电磁方法通过测量流体的平均流速,从而获得流体的体积流量。可以用带压开孔、带压安装,插入式电磁流量计可在不停车(水)的情况下安装,也可在铸铁管道,水泥管道上安装。 插入式与管道式电磁流量计不同的是,插入式电磁流量计的传感器是外侧形成外发射磁场,测量电极在传感器的底部或两侧。需要注意的是,外发射磁场电磁流速传感器的感应信号受信号受流体和磁场的边界层厚度影响。JN-LAZHC插入式电磁流量计来说,管路中导电的液体就是在磁场中运动的导体,两电极间的距离就是导体的长度L。

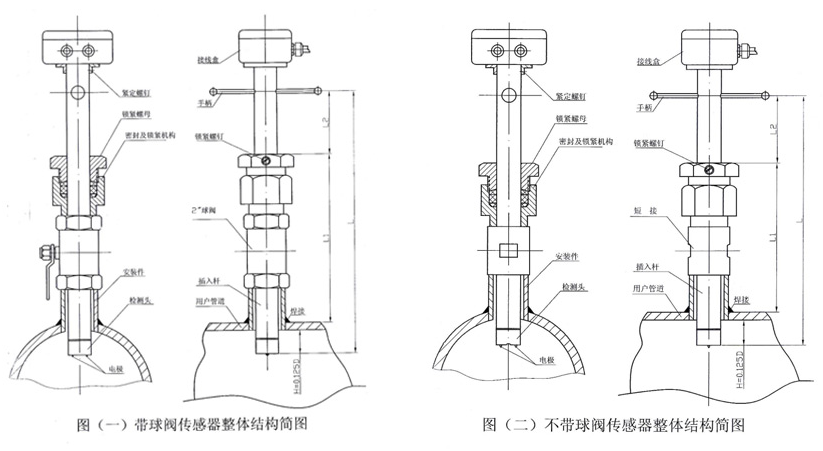

JN-LAZHCQ1807插入式电磁流量计工艺原理: 插入式电磁流量计是传感器和转换器两部分配套组成,用来测量导电性液体,要求电导率应在5μs/cm,可以用来测量水,污水,酸,碱等介质。主要用于自来水、石油化工等行业大中型管道,具有导电性液体的瞬时流量和体积流量的测量,并且适用于冶金、造纸及污水处理等行业的流量测量。 传感器的尺寸: 传感器的固定方法采用法兰连接式。首先根据管径计算出基座连接管的长度,然后在管道开孔,把底座焊接到管道开孔上,焊接时应注意底座法兰螺孔的方位及插入深度,传感器探头方向与流体方向垂直。底座连接管不能超出被测管道内壁。 测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。管道内无可动部件,无阻流部件,测量中没有附加压损。高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。转换器内核采用中央处理器,运算平顺,低频矩形波励磁,功耗低。采用EEPROM存储器,内部设有不掉电时钟,可记录掉电时间,测量运算数据存储。双向测量系统,可测正向流量、反向流量。密码锁存,流量计通电后,若设置参数,须输入密码,才能进行操作。转换器具有自诊断报警输出,空负载检测报警输出。插入式结构,安装简单,不需断流,现场可带压开孔(1MPa以下)安装,经济方便,适合于大中口径管道流量的测量。 JN-LAZHCQ1807插入式电磁流量计技术参数: 1、公称通径系列DN(mm)DN15-3200,插入式≥DN200,注:可以定制 2、流动方向:正,反,净流量 3、重复误差:测量值的±0.1% 4、平顺度:管道式:0.2级、0.5级、1.0级(根据口径区分),插入式:2.5级 5、被测介质温度:普通橡胶衬里:-20℃~+60℃,橡胶衬里:-20℃~+90℃,聚四F乙烯衬里:-30℃~+180℃,型乙烯衬里:-30℃~+200℃,介质温度120℃时定货说明! 6、额定工作压力:管道式:DN10-DN50:≤4.0MPa,DN65-DN400:≤1.6MPa,DN450-DN600:≤1.0MPa,DN650以上:≤0.6MPa,插入式:≥DN80 0.25MPa-25MPa 定货时说明! 7、流量测量范围:流量测量范围对应速度范围是0.5-10m/s 8、管道式:0.5-10m/s,推荐1-5m/s 9、插入式:0.5-10m/s 10、环境温度:传感器:-40℃~+80℃,转换器:-25℃~+60℃,插入式:-25℃~+60℃ 11、通迅接口:RS232、RS485、HART 12、电导率范围 :被测流体电导率≥μs/cm以水为成份的介质,其导电率200~800μs/cm内,均可选用电磁流量计 13、输出电流及负载电阻:4~20mA全隔离,负载电阻<750Ω,脉冲频率:0~1KHz(负载电阻≥3000Ω),光电隔离OCT外接电源≤35V 14、电极材料:含钼不锈钢、钛、钽、哈氏合金、铂或其他电极材料 15、防护等级:潜水型:IP68,其他型:IP65 16、供电电源:AC220V、50HZ、DC24V 17、直管段长度:管道式:上游≥5D,下游≥2D 18、连接方式:管道式:GB919-2000标准法兰 插入式:螺纹连接,球阀规格:DN50 19、防爆标志: 20、相对温度:5%~95%RH 21、消耗功率:≤20W 22、电气接口:M20*1.5螺纹 电磁流量计产品选型注意事项: 1.量程的确认: (1)选型的工作要仔细,仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的,需注意工况。 (2)根据被测流体名称、温度范围选择衬里和电极的材质。 (3)根据流量范围选择管道口径。 (4)工作压力:实际工作压力须小于流量计的额定工作压力。 (5)测洁净水时,经济流速是1.5-3m/s,测易结晶的溶液时流速3-4m/s为宜,起到自清扫,防止粘附沉积等作用,测矿浆等磨耗性流体时流速1.0-2m/s为宜,需考虑对内衬和电极的磨损。 (6)实际应用中,分体距离建议在100米内。
JN-LAZHCQ1807插入式电磁流量计选型:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
