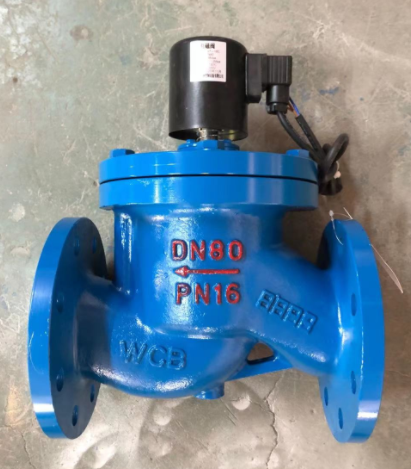

JNJF7061电磁阀说明

构造和工作原理:

电磁阀由阀体、阀盖、线圈、流量先导阀、膜片、弹簧等组成。当大小流量线圈断电时，大小流量先导阀均关闭，膜片上腔油压与阀入口油压相等，膜片在弹簧作用下关闭主阀；此时阀无流量。

大小流量线圈通电时，大小流量先导阀均关闭，由于大流量先导阀出油口面积大于膜片小孔面积，膜片下腔压力小于上腔压力从而形成一定的压力差，膜片在此压力差作用下克服弹簧力打开主阀口，阀体流量打开。流量线圈断电后，流量先导阀关闭，上腔油从膜片小孔向下腔流入，致膜片上下腔压力相等，膜片在弹簧力作用下向上运动，关闭主阀口，此时阀体只有小流量从其流量通道流向出油口，流量表现为小流量。小流量线圈断电后，小流量先导阀关闭，阀无流量。

电磁阀安装：

（1）安装电磁阀时一定要注意安装方向，阀体上箭头方向与油液的流向一致。

（2）电磁阀的主阀线、副阀线及公共端线一定要接到防爆接线盒相应的接线位置。带有接地线的电磁阀应接地线接地。

加油机的控制原理：

加装电磁阀是为加油机定量加油平顺度的原理：在定量加油（如定量20L）结束时，由于高运动的机械惯性和速流动的油液惯性，致实际加油量比定量值0.01~0.3L，显然显示板显示数为20L，但实际出油量却是20.01~20.3L，出现误差。通常把超过定量值得油量成为过冲量。加油机过冲量的大小与加油完毕前油液的流速成正比，流速大，过冲量也就大，当流速小到一定程度时，过冲量就消失了。电磁阀的工作原理为：在流量时，电磁阀主、副阀全部打开，当加油量剩0.3L左右时，电磁阀主阀关闭，加油机输出流量降低，流速减小，当加油机以小流量继续加油到定量值时，电磁阀副阀关闭，从而对加油机停机前的过冲量问题，定量加油的平顺度。
