JNXN-VE-40-130C插入式超声波烟气流量计说明

概述：

JNXN-VE-40-130C风量计,是工业用插入式超声波风速/风量计。其测量原理为流体超声波现象。当流动介质经过传感器探头时，流体中就会产生漩涡，而漩涡的产生频率是与流体的流速有一定关系的。流体中产生的漩涡可以通过插入式超声波探测到，即使是低速的流体，其产生的漩涡也能被探测到。因此，比起其他测量方式，这种方法可以获得探测平顺度。插入式超声波发射器发射的超声波会受到漩涡的影响而改变，然后被超声波接收器接收到，漩涡产生的频率可以通过计算处理超声波的变化而得到。

JNXN-VE-40-130C插入式超声波烟气流量计工艺原理：

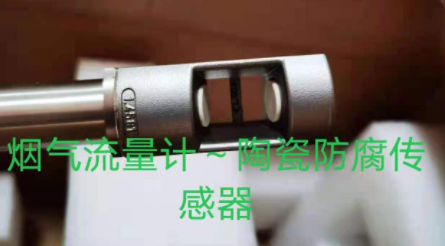

超声波可在气体、液体、固体、固熔体等介质中有效传播可传递很强的能量，会产生反射、参与、叠加和共振现象，耐化学腐蚀:哈氏合金和耐磨陶瓷探头材质.探杆为316L不锈钢，机械式原理:皮实的传感器,测量介质中可以含有纤维物质以及一些杂质，传感器体整体防水，无死角, 容易清理冲洗。由于传感器的材料和结构,使得清洗简单,简单的擦拭即可,无需其他处理，传感器的体积小巧，可以使用在小的管道上，由于是插入式安装,也可以用在大管道的风速测量上。在含尘的场合为了使传感器的测量平顺度，须定期清理维护，检测范围宽,量程比理想,容易校验:相对于其类型流量计，JN-XN-VE-130-C系列测量范围广泛,量程比可达1:200,可测到小值0.3m/s,范围可至80m/s,扩展型可达120m/s。流量计在使用一个周期后 ，正常会出现误差，如何对这些误差进行现场调校，正常需要相关设备一起配合。使用XN-VE-400手持表便可以实现对现场的传感器进行误差调校。超声波在液体介质中传播时，可在界面上产生冲击和空化现象。因此,超声波信号在用作传感器时候,具有振动,穿透力等。N-XN-VE-130-C超声波流量计无可移动部件，即使在粉尘、水汽、颗粒物的测量场合也能理想测量。由于采用材料不一样,即使在腐蚀性的工况下，这种流量计也能有耐久度、平顺性，还有过载保护，同种流量计的器件可以通用。而且，测量本身没有测量惯性,重复性。

安装：

无需直管段，只需要100mm直径的打一个圆形孔，基本上现场就有，无需再开孔。

原理：

涡旋的频率f与流体的流速v成正比，与涡旋发生体的正面宽度d成反比，可用公式表示为： f  =Sr × v   /   d其中St为斯特劳哈尔数，在正常工作条件下为常数。由此得出v  =  f×d  /  Sr因此，只需通过超声波来检测检测涡街频率f即可以计算出气体流速。对圆柱绕流，涡街的每个单涡的频率f与绕流速度v成正比，与圆柱体直径d成反比，Sr是斯特劳哈尔数，它主要与雷诺数有关。当雷诺数为300～3×10^5时，Sr近似于常数值(0.21)；当雷诺数为3×10^5～3×10^6时，有规则的涡街便不再存在；当雷诺数大于3×10^6时，卡门涡街又会自出现，这时Sr约为0.27。出现旋涡时，流体对物体会产生一个周期性的交变横向作用力。如果力的频率与物体的固有频率相接近，就会引起共振，甚至使物体损坏。但是利用卡门涡街的这种周期的、交替变化的性质，可制成流量计，通过测量涡流的脱落频率来确定流体的速度。获取涡街平顺的涡街频率是测量的基础，因此提出超声波原理测量频率。

参数：

测量范围：0.3-40m/s ；最高工作温度：2400C ；工作力:0.3MPa；测量：＜1%的测量值+0.03m/s；探头材料:哈氏合金/陶瓷 , 探杆为316L；插入深度:0.5~3m；输出 4~20mA；防护等级:IP65(变送器),IP68(探头)传感器前端为方形:宽为40mm,长36.5mm,传感器直径￠21.3mm ,长 为1750mm，探头材质:哈氏合金和耐磨陶瓷，探杆材质:316不锈钢，探头防护等级:IP67，测量范围：0.5~~40m，测量平顺度：测量值的±0.2%+满量程0.025%，测量温度：-20~+180℃(持续)，耐压：3bar/300kPa，防护等级：IP68。

变送器：

尺寸：80/80/60mm(L/W/H)，,材质:铝制喷塑，接线：带终端螺钉接线模块GO 070,外部赫斯曼接头，防护等级：IP65，供电：24VDC(20~27VDC)，信号输出：4~20mA对应0~40m/s，接线形式:4线制,要接地，输出耗损：400 Ohm，PC接口：RS232，额定：3W，在使用中接线盒接线盒壳的周围温度：-20--+50℃，在测量时值的输出有效值调整阻尼为30秒。使用的传感器的测量其他因素要额外考虑。可设置参数输出:通过设置输出信号、常数、系数、管道内径、 响应时间、 传感器型号、测量范围、介质、极限值、实际压力和温度等参数，从而获得标或者0.5~~80m/s可选准流量、实际流量。
