您当前位置:首页 > 产品展示JN-LYZYK1911质量流量计 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

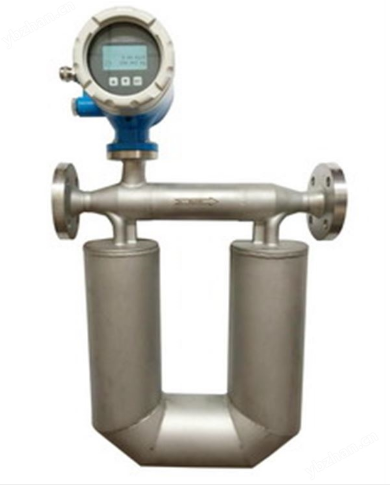

JN-LYZYK1911质量流量计说明 概述: 一体式:适用介质:液体 不适用介质:气体、气液两相流体 分体式:适用介质:液体; 不适用介质:气体、气液两相流体 低温型:适用介质:LNG、液氮、液氧、液氯等低温液体 不适用介质:气体、蒸汽、气液两相流体
JN-LYZYK1911质量流量计工艺原理: JN-LYZLKF系列科里奥利流量计(三角型)为三角形传感器结构,可做到DN3口径,此结构流量计在瞬时流量小时,易于测量,并且易于测量平顺,可直接测量封闭管道内流体的质量流量和介质的密度,让用户更直接了解流体的运行过程。紧凑的三角形壳体结构,节省安装空间,安装简单,无上下游直管段要求。科里奥利质量流量计(Coriolis Mass Flowmeter)简称科氏力流量计,是一种用流体在振动管道中流动时产生与质量流量成正比的科里奥利力原理来直接测量质量流量的装置,由流量检测元件和转换器组成。科里奥利质量流量计实现了质量流量的直接测量,可测多重介质和多个工艺参数,广泛应用于石化,制药,食品等行业。压损小,无直管段要求,使用平顺、贸易结算、流量定量控制等 JN-LYZYK1911质量流量计参数: 产品名称:JN-LYZLKF质量流量计,科里奥利质量流量计 适用介质:液体(如:纯水、柴油、汽油等) 口径:DN3~DN100mm 公称压力:0.6~10MPa 工况温度:-200~+40℃(型),-20~+500℃(型),对温度有要求请与工厂联系定制 平顺度:±0.2%FS 量 程 比:1:10(宽量程请与厂家联系) 壳体材质:不锈钢 供电方式:外供24VDC 输出信号:4~20mA二线制;脉冲0~1000HZ;RS485 防护等级:IP65 防爆标志: 表头显示:累积流量;瞬时流量;介质密度;介质温度 连接方式:螺纹连接(DN3-10mm)、法兰连接(DN15-100mm)。 JN-LYZYK1911质量流量计选型注意事项说明: JN-LYZLKF系列科氏力质量流量计,公称通径15mm,连接方式为法兰管道式,介质为液体,法兰公称压力1.6Mpa,温度为常温,4~20mA电流输出,隔爆型,壳体为不锈钢,传感器材质为不锈钢。 安装调试要求: JN-LYZYK1911质量流量计流量计的安装注意事项: 为隔离管道振动影响仪表,有时候传感器与管道之间要介以柔性管连接,而柔性管与传感器之间又要一段有支撑件分别固定的刚性直管。安装跟产品使用时间也是有关系的,不平稳会过早磨损产品产生测量误差,按流体和管道条件在传感器上游装过滤器或气体分离等装置。若希望能在现场在线校准仪表,应考虑引流连接口和阀、以及相应的空间。 a、流量传感器安装姿势和位置 流量传感器测量管内残留固形物、结垢、潴留气体等均将影响测量平顺度。一般说装于自下而上流动的垂直管道会理想,但对于非直形测量管流量计装在垂直管道还是水平管上,取决于管道振动状况和应用条件。安装位置须使测量管内充满液体,例如水平管道上流体流过流量计后直接放如入容器而无背压,测量管往往不能充满,会使输出信号波动。 b、截止阀和控制阀的安装 为使调零时没有流动,科里奥利流量计上下游设截止阀,并无泄漏。控制阀应装在科里奥利流量计下游,科里奥利流量计保持尽可能高的静压,以防止发生气蚀和闪蒸(fIashing)。 c、脉动和振动 为勿使流程中发生的和外部的机械振动影响科里奥利流量计,向我厂询问所提供科里奥利质量的共振频率范围,以判断现场脉动或振动频率是否接近质量流量计的共振频率。亦可向我厂提供现场振动状况咨询是否需要采取下列措施,如:1)设置脉动衰减器,2)设置振动衰减器或柔性连接管,3)流量传感器的夹装固定设备,等等。 d、防止科里奥利质量流量计间相互影响 同一型号两台质量流量计串联安装,或多台质量流量计接近地并行(或并联)安装,如果装在同一支撑台架时,测量管振动会使各科里奥利质量间相互影响,产生干扰而引起异常振动,严重时使仪表无法工作。安装时应采取防范措施,如;向我厂提出错开接近仪表的共振频率值;拉开流量传感器距离,不设在同一台架上,独立设支撑架;流量传感器异方向安装;流量传感器间设防振材料隔离等方法。 e、管道应力和扭曲 质量流量计法兰与管道法兰连接旋紧螺栓时要均匀,勿使科里奥利质量产生应力(例如管道两法兰平面不平行所致)。若在布设管道时预接入与科里奥利质量同样长度的短管,可防布管形成的应力。在使用过程中由于工艺流程压力和温度变化,质量流量计会受到管线轴向力或弯曲/扭曲力。影响测量平顺,要做好固定支架 f、磨蚀性浆液的使用 测量磨蚀性浆液建议选用直管单管型并且要使测量管处于垂直位置,以免管壁磨损不匀,影响产品使用周期。然而管壁厚度变薄会降低测量管刚性而改变流量测量值,因此在这种场所的运行期间要定期检测,确认使用周期。测量管内壁结构结垢或漂移沉积也会影响测量平顺度,因此要定期清洗。
JN-LYZYK1911质量流量计选型:
型号
基本代码
说明
JN-LYWQZ
质量流量计
SR9016
一体式热式质量
SRCFG9019
分体式热式质量
SRC9017
插入式热式质量
ZLK1911
一体式科里奥利质量流量计
ZLKF1912
分体式科里奥利质量流量计
口径
D
DN10-1000mm
介质
A
液体
B
气体
C
其他
温度
E
0-80°
F
-196-20°
G
0-200°
H
0-300°
压力
I
1.0mpA
J
1.6mpA
K
2.5mpA
L
4.0mpA
M
6.3mpA
接液材质
N
304
O
316L
P
HC
Q
其他
连接方式
R
螺纹
S
法兰
T
变径
配对法兰
U
DN
电源
V
24V
W
220V
X
锂电池
Y
太阳能蓄电池
输出
Z
RS485
1
HART
2
4-20mA
3
4G无线
防爆
4
Ex
可定制
WT
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
