您当前位置:首页 > 产品展示JN-LAYSQ1707气体罗茨流量计 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

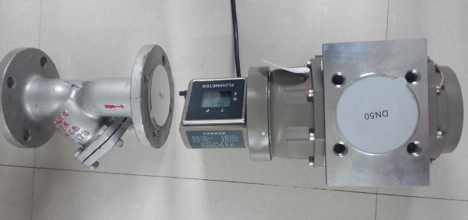

JN-LAYSQ1707气体罗茨流量计说明 概述: JN-LAYSQ1707气体罗茨流量计是容积式计量仪表的一种,智能一体化设计,温压传感器内置表体。可动态检测介质的温度与压力,并进行自补偿和压缩因子修正,直接显示气体的瞬时体积流量和体积量。可选配红外遥控操作器,无须打开流量计的前盖进行参数设置操作方便。密码保护,防止无关人员修改参数。当电池电压低时输出低电压报警信号,存屏幕上显示报警标志提醒用户及时更换电池。数据库记录近30天每天的净流量和近12个月每月的净流量。 气体罗茨流量计主要由壳体、共轭转子和计数装置等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差(P入>P出)作用下转动,转子每转动一周,则输出四倍计量室有效容积的气体,转了的转数通过磁性密封联轴装置及减速机构,传递到积算指示计数器,从而显示输出气体的累计体积量。
JN-LAYSQ1707气体罗茨流量计适用领域: 罗茨流量计可用于测量工业生产用和城市居住生活用天然气。是目前油田和城市天然气输配计量和贸易计量的使用产品。用于测量煤气、液化气、瓦斯气、沼气等其他气体流量。适用于石油、化工、电力、冶金、机械、轻工、制药和城市居住生活中等需要测量气体流量的地方。 JN-LAYSQ1707气体罗茨流量计技术参数: 测量流体:天然气、煤气、惰性气体、空气等气体 口径系列:DN25、32、40、50、80、100、150、200 平顺度:普通型±1.0% 智能型:±1.5% 重复性:小于基本误差限绝对值的1/3 量程比:20;1-120:1(最宽) 电器接口:M20X1.5 防护等级:IP65 防爆等级: 壳体材质:铝合金 环境温度:-30℃-+70℃ 介质温度:-30℃—+85℃ 相对湿度:5%~95% 大气压力:70kPa-106kPa 公称压力:0.5、1.OMPa 管道连接:法兰连接 安装方式:水平、垂直 供电方式:3.6V锂电池供电、DC18V—DC30V 直管道:上游3D下游2D,调节阀除外(D为流量计口径) 通讯协议:RS485/RS232C 输出信号:4~20mA电流工况、脉冲信号、电池欠压报警信号、流量报警信号 电磁兼容:内电源双隔离、抗±500V 10ms的干扰、防止±24V电源误接、RS-485通讯口具有瞬变电压抑制,防雷、抗静电放电、可抗500V,10ms干扰冲击 控制信号输出:上、下限报警、关阀报警和电池欠压报警 实时数据存贮:起停记录、日记录、定时时间间隔记录
JN-LAYSQ1707气体罗茨流量计选型:
型号
基本代码
说明
JN-L
JRC1091
椭圆齿轮
JRCB1092
不锈钢椭圆齿轮
JRCBS1095
远传输出椭圆齿轮
SSZ1093
双转子
SSZS1094
远传输出双转子
JRN9013
腰轮
JRB9014
不锈钢腰轮
YWQZAYSQ1707
罗茨
JR1501
圆齿轮
口径
D
DN15-300
介质
A
液体
B
粘度
C
气体
测量管结构
E
下进上出
F
下进侧出
G
侧进侧出
H
右进左出
I
左进右出
温度
J
-196-60°
K
0-60°
L
0-200°
压力
M
1.0mpA
N
1.6mpA
O
2.5mpA
P
4.0mpA
Q
6.3mpA
接液材质
R
铸钢
S
不锈钢304
T
不锈钢316
U
铝合金
连接方式
V
螺纹
W
法兰
显示
X
指针
Y
液晶
电源
Z
220V
1
24V
2
锂电池
3
太阳能蓄电池
输出
4
RS485
5
4-20mA
6
HART
7
4G无线
防爆
8
Ex
可定制
WT
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
