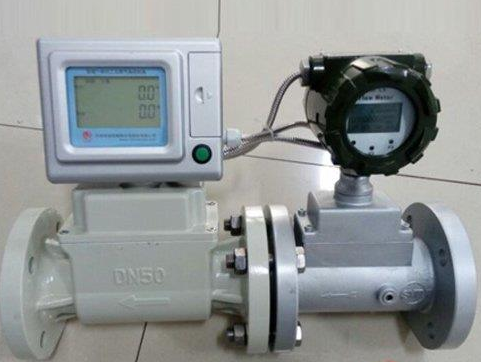

JN-LYWQ1634气体涡轮流量计说明 概述: JN-LYWQ型气体涡轮流量计是一种测量气体流量的速度式流量仪表。具有结构简单轻巧、计量平顺、测量范围宽、安装维修方便等。广泛应用于石油、化工、冶金、航空、科研等部门及工业领域中多种气体,如天然气、城市煤气、丙烷、丁烷、空气、氮气等气体的测量。适用于贸易计量及工业过程检测。 JN-LYWQ气体涡轮流量计在线测量时,其介质密度随温度和压力变化而变化,将不同工况下的体积流量换算成标准状态或约定状态下的体积流量。流量计集温度、压力、流量传感器于一体,在线跟踪检测介质温度和压力并进行自动补偿、压缩因子修正运算,适用于各种单相气体的测量,如天然气等气体的计量。 JN-LYWQ1634气体涡轮流量计工作原理: 流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,摩擦力和流体阻力之后叶片旋转,在力矩平衡后转速平顺,在合理的工况下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累积流量。在正常的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k式中:f——脉冲频率[Hz];k——传感器的仪表系数[1/m],由校验单给出。若以[1/L]为单位Q=3.6×f/kQ——流体的瞬时流量(工作状态下)[m/h];3600——换算系数。每台传感器的仪表系数由制造厂填写,k值设入配套的显示仪表中,便可显示出瞬时流量和累积流量。 JN-LYWQ1634气体涡轮流量计技术参数: 公称口径:管道式:DN4~DN200 插入式:DN100~DN2000 平顺度等级:管道式:±0.5级,±1.0级 插入式:±1.5级、±2.5级 环境温度:-20℃~50℃ 介质温度:测量液体:-20℃~120℃ 测量气体:-20℃~80℃ 大气压力:86KPa~106KPa 公称压力:1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa 防爆等级: 连接方式:螺纹连接、法兰夹装、法兰连接、插入式等 直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN 液体:上游直管段应≥20DN,下游直管段应≥5DN 插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径) 显示方式: (1)远传显示: 脉冲输出、电流输出(配显示仪表),(2)现场显示:8位LCD显示累积流量,单位(m3),4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速 温度压力补偿型:A、显示瞬时流量及累计流量,B、显示当前压力、温度、电池电压 输出:(1)脉冲输出,p-p值由供电电源,(2)4~20mA两线制电流输出,(3)单位体积脉冲输出及传感器原始脉冲输出,(4)带有RS485通迅接口 供电电源:(1)DC5~24V,(2)3V锂电池安装于仪表内部,(3)温压补偿型3V锂电池安装于仪表内部,传输距离:传感器至显示仪距离可达500m JN-LYWQ1634气体涡轮流量计选型:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
