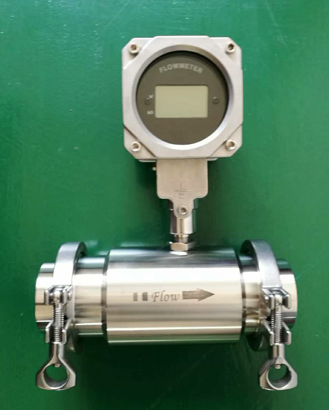

您当前位置:首页 > 产品展示JN-LYWHM1633涡轮流量计 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
JN-LYWHM1633涡轮流量计说明 概述: 涡轮流量计,是速度式流量计中的种类之一,它采用多叶片的转子(涡轮)感受流体平均流速,从而且推导出流量或总量的仪表。由传感器和显示仪两部分组成,也可做成整体式。 涡轮流量计和容积式流量计、科里奥利质量流量计称为流量计中三类重复性、平顺度的产品。 采用涡轮进行测量的流量计。它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和积算流量,其输出信号为频率,易于数字化。感应线圈和磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计算,显示积算流量。同时将脉冲频率经过频率电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的累积量。涡轮流量计的输出是频率调制式信号,量程比可达10:1,平顺度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
JN-LYWHM1633涡轮流量计工艺原理: 压损小,叶轮具有防腐。 低功耗单片微机技术,整机功耗低。 有非线性温度补偿的智能流量显示器。修正公式±0.02%。 仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰。 采用EEPROM对累积流量、仪表系数掉电保护。 采用MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现, 以标准485形式进行数据传输。 采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,可在有少量泥沙与污物的介质中工作。 采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐。 容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开内部清洗。 下限流速低,测量范围宽。 现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可运行5年。 耐腐蚀,适用于酸碱溶液。 JN-LYWHM1633涡轮流量计工作原理: 流体流经传感器壳体,由于叶轮的叶片与流向有适合的角度,流体的冲力使叶片具有转动力矩,使摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速平顺,在适当的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由磁钢和线圈组成)的磁场中,旋转的叶片划分磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有适当幅度的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在适当的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k式中:f——脉冲频率[Hz];k——传感器的仪表系数[1/m],由校验单给出。若以[1/L]为单位Q=3.6×f/k,Q——流体的瞬时流量(工作状态下)[m/h];3600——换算系数。每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。 JN-LYWHM1633涡轮流量计技术参数: 公称口径:管道式:DN4~DN200 插入式:DN100~DN2000 平顺度:管道式:±0.5级,±1.0级 插入式:±1.5级、±2.5级 环境温度:-20℃~50℃ 介质温度:测量液体:-20℃~120℃ 测量气体:-20℃~80℃ 大气压力:86KPa~106KPa 公称压力:1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa 防爆等级: 连接方式:螺纹连接、法兰夹装、法兰连接、插入式等 直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN,液体:上游直管段应≥20DN,下游直管段应≥5DN 插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径) 显示方式: (1)远传显示: 脉冲输出、电流输出(配显示仪表),(2)现场显示:8位LCD显示累积流量,单位(m3)4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速,(3)温度压力补偿型:A、显示瞬时流量及累计流量,B、显示当前压力、温度、电池电压 输出:(1)脉冲输出,p-p值由供电电源确定,(2)4~20mA两线制电流输出,(3)单位体积脉冲输出及传感器原始脉冲输出,(4)带有RS485通迅接口 供电电源:(1)DC5~24V,(2)3V锂电池安装于仪表内部可使用八年,(3)温压补偿型3V锂电池安装于仪表内部可使用四年。 传输距离:传感器至显示仪距离可达500m JN-LYWHM1633涡轮流量计选型:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
