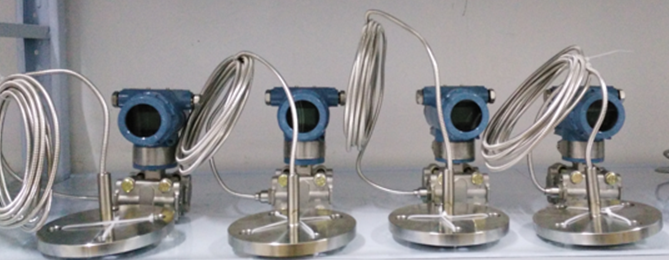

您当前位置:首页 > 产品展示JN-LBLA264侧装单法兰液位变送器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
JN-LBLA264系列法兰式液位变送器说明 概述:
电容变送器(以下简称变送器),变送器应用数字技术和频率相移键控(FSK)技术,方便了现场和控制室的连接。变送器除具有远程通讯外,还具有本机调量程,调零点按钮,便于现场安装后的就地调整。采用集成电路和安装表面工艺,在模拟式变送器的基础做了改进,在通信、查询、测试、组态等得到了应用,改善温度补偿。变送器可以用来测量流量、液位和应用于要求平顺测量差压、压力的场合。变送器和导压管安装的正确与否,直接影响其对压力测量的平顺度。因此,掌握变送器和导压管的正确安装是关键,由于工艺流程的需要,以及有时为了节约导压管材料等经济的原因,变送器经常安装在工作条件不理想的现场,为了尽可能减少变送器工作条件的不理想程度,变送器尽量安装在温度梯度和温度变化小、无冲击和震动的地方。 注意:被测介质不允许结冰,否则将损坏传感器元件隔离膜片,导致变送器损坏。 JN-LBLA264系列法兰式液位变送器技术参数: 测量介质:液体、气体和蒸气 测量范围:0~1KPa至0~32MPa 量程和零点:通过表头按键调整或外部连续可调 平顺度:对DP、GP变送器量程代号4~8量程比10:1时为±0.2%,其它变送器和量程范围均为±0.25%。 启动时间:2秒,不需预热 工作电压:12~42V DC,一般为24VDC 输 出:2线制,4~20mA DC输出,在直流信号上叠加HART数字信号,可由用户自由选择线形或平方根输出方式。 负 载:电路板的负载电阻R为:R=(E—10.5V)/0.0236A,式中R为负载电阻(欧姆),通讯时为600欧姆,E为供电电源电压(V) 调 零:在量程的范围内,零点可调整 安装位置影响:与膜片面平行方向的安装位置变化不会造成零漂影响安装位置与膜片面超过90°的变化在 0.4KPa范围内的零漂可通过调零校正。 振动影响:振动频率为200Hz、振幅为0.15mm时,误差为测量范围±0.1% 出错报警:自诊断程序检测故障,模拟输出22mADC或3.8mADC报警,报警标志可通过电子部件开关进行选择。 阻尼时间常数:总阻尼时间常数等于放大器部件和膜盒的阻尼时间之和,放大器部件阻尼时间常数在0.2~64秒范围可调。 静压影响:压力类:±0.2%量程上限值在管道压力下通过调零给予校正,电容类:对于14MPa±0.25%量程上限值或±0.5%(量程代码为3)在管道压力下调零校正 电源影响:输出量程的±0.005%输出量程/V 温度影响:(对于电容、压力类变送器,量程代码为4~9,0);误差<±0.3%量程限值,每变化10℃。 环境温度:-40~85℃;-30~80℃(带LCD表头) 接液温度:-40~120℃(充硅油),-184~71℃(充惰性油) 环境湿度:5~100%RH@40℃ 容积吸取量:小于0.16立方厘米 结构材料:压力容室、接液膜片、容室法兰、过程接头和排液/排气阀等与介质接触的零件材料可以有316L哈氏合金C、蒙耐尔合金、钽等可选。 膜盒垫圈:SUS316L涂特氟龙,PTEE(特氟龙) 过程接头垫圈:PTEE特氟龙 螺 栓:不锈钢材料 外 壳:电气外壳为铸铝合金,外壳表面涂层为环氧喷塑 密封:JIS C0920防水,(相当于NEMA 4X和IEC IP67) 密 封 圈:Buna—N 填 充 液:硅油和氟油(可选) 重 量:3.5Kg(无安装托架和过程接头) 导压连接:在压力容室上连接螺孔为1/4—18NPT,引压接头上的连接螺孔为1/2—14NPT,其中心距也可通过改变连接块予以改变(51、54、57mm) 电气连接:变送器壳体有2个M20×1.5螺孔,用以连接电缆管,壳体内有接线端和测量垫片,用以测试;如与通讯器相连时,须固定在测量讯片上。 外型尺寸(单位:mm)
JN-LBLA264系列法兰式液位变送器选型:
型号
基本代码
说明
JN-LBGT
变送器
2088
扩散硅压力变送器
WK3012
压力开关
RAF2008
隔膜压力变送器
DW2088
智能压力变送器HART
SSCT265
双法兰液位变送器
ETE4012
(压力)差压变送器
ETE4015
微差压变送器
LA264
侧装单法兰液位变送器
CRT2901
插入筒液位变送器
GBH307
精巧压力变送器
CQ803
投入式液位变送器(法兰)
CQL804
缆式液位变送器
DCL4013
多参量变送器
EJH802
导压式液位变送器
DWMF2088
隔膜压力变送器(毛细管)
PMA3023
密度计在线
F2088
直装法兰压力变送器
RAZ2008
液位变送器直装杆式
量程
A
现场要求
接液材质
B
304
C
316
D
四氟
E
钽
F
HC
G
钛
H
其他
连接方式
I
螺纹
J
法兰DN
K
毛细管Hm-----Lm
压力
L
1.6Mpa
M
2.5Mpa
N
4.0Mpa
O
6.3Mpa
P
其他
电源
Q
24V
R
锂电池
S
太阳能
输出
T
4-20mA
U
HART
1
无线
可定制
WT
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
