您当前位置：首页 > 产品展示| JN-UHZWSCGL431射频导纳液位计 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

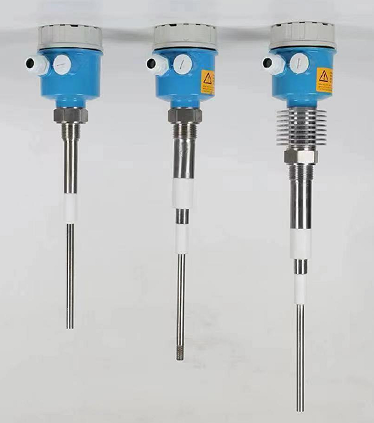

JN-UHZWSCGL431射频导纳料位计杆式说明 概述 JN-射频导纳料位仪由检测、变送两部分组成。检测部分由探头、保护套、传感器组成；变送部分由振荡器、解调器、放大器、电压电流转换、指示表、外壳等组成。振荡器产生射频电压，加在一个由电感和电容组成的电桥上，其中用于补偿同轴电缆的分布电容，是传感器和被测物料及容器之间形成的电容，在初状态下，调整可变电容的大小，使电桥平衡，则输送给解调器的电压将为零，当容器中的物位发生变化上升时，容量变大，电桥失去平衡，这时输送给解调器的电压将不为零，且正比于电桥不平衡度，由物位变化引起的信号变化，经解调器、放大器处理，转换成与被测物位成线性的4~20mA DC电流，远传至控制室集中控制、记录，实现工艺流程的自动控制。
JN-WSCG应用在石油、化工、冶金、医药、电力、食品、造纸等工业领域的液位料位连续测量。 JN-UHZWSCGL431射频导纳料位计工艺原理： 电路设计：能测量、过程介质物位，而不受传感器上温度、湿度的变化影响 射频导纳：平顺、通用、没有易损的可动部件。 使用范围：所有场合的液位、颗粒状材料、粘稠材料、混合介质测量 量程范围大：30mm~30m可供选用 安装简单：调试方便、成本低、无须另设旁路管道密封材料和各种阀门，可全部采用顶置安装 多样化电极：化学适用性的探头，刚性、挠性、带重锤的或者带固定装置的 结构形式：分离型、整体型、抬高型 JN-UHZWSCGL431射频导纳料位计技术参数： 安装方法：螺纹：螺纹一体化安装、螺纹分体式安装，法兰：法兰一体化安装、法兰分体式安装 测量范围H（m）：300mm~30m 工作压力（MPa）：1.6、2.5、4.0 连接方法：螺纹、法兰可选 接液材质：探头316L、1Cr18Ni9Ti 螺纹法兰材质：316L、1Cr18Ni9Ti 工作温度：-20~250℃ 平顺度：±1%FS 输入电压：额定电压24V DC 输出信号：4~20mA 负载电阻：额定负载电阻250Ω 电气接口：M20*1.5内螺纹 相对温度：≤85%RH 防爆标志：隔爆型
JN-UHZWSCGL431射频导纳料位计选型：
型号
基本代码
说明
JN-UHZ
雷达液（物）位
WLALT3005
智能调频雷达液位计
WLAPT3006
平板雷达液位计
WLAST3007
水滴雷达液位计
WLATT3000
透镜雷达液位计
WLATTX3013
脱硫防腐雷达液位计
WLAWT
无线雷达液位计
T3012
高温雷达液位计
WSCGL431
射频导纳液位计（杆式）
WSCLL433
射频导纳液位计（缆式）
JN-WSC
LK434
射频导纳液位开关
YC436
音叉开关
ZK435
阻旋开关
量程
A
根据现场要求
介质
B
液体
C
物料
D
腐蚀性
E
挥发性
F
有搅拌
接液材质
G
304
H
316
I
套四氟
J
全四氟
温度
K
0-60°
L
0-100°
M
0-400°
N
0-700°
压力
O
1.0mpA
P
1.6mpA
连接
Q
法兰DN50-200mm
R
螺纹3/4等
S
其他
电源
T
24V
U
太阳能蓄电池
输出
V
4-20mA+HART
W
RS485
X
4G无线
结构形式
Y
罐旁显示（分体式）
外壳材质
Z
铸铝烤漆
Z1
不锈钢
可定制
WT
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
