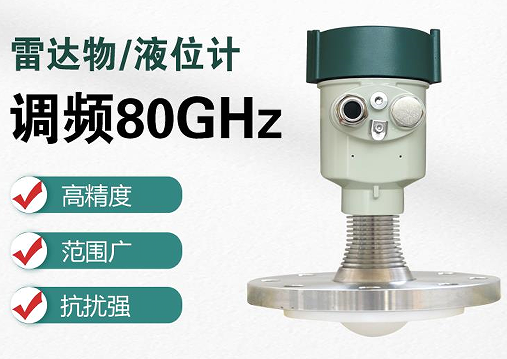

JN-UHZ-WLALT3005智能调频雷达物位计说明 概述 76-81GHz的调频连续波(FMCW)雷达产品，支持四线制和两线制应用。多个型号，产品量程可以达到120m, 盲区可以做到10 cm。由于它工作频率高，波长短，所以适合固体应用，通过透镜发射接收电磁波的工作方式，在多粉尘，温度环境下（+200℃）依然平顺。仪表提供法兰或者螺纹的固定方式，使得安装便捷简易。毫米波射频芯片，实现更紧凑的射频架构，小盲区。5GHz工作带宽，窄3°天线波束角，安装环境中的干扰对仪表的影响小，安装更为便捷。支持手机蓝牙调试，方便现场人员维护工作。
JN-UHZ-WLALT3005智能调频雷达物位计技术参数： 发射频率 ：76GHz~81GHz， 测量范围 ：15m 35m 85m 120m 测量平顺度 ：±1mm 波束角 ：3°、8° 供电范围 ：18~28.0VDC 通讯方式 ：HART/MODBUS/PROFIBUS-PA/蓝牙通讯 信号输出 ：4~20mA或RS-485 外壳材质 ：铝铸、不锈钢 天线类型 ：螺纹款/万向款/平面款/平面散热款/高温高压款 电缆入口 ：M20*1.5 推荐线缆 ：0.5mm² 防护等级 ：IP67
JN-UHZ-WLALT3005智能调频雷达物位计选型：
型号
基本代码
说明
JN-UHZ
雷达液（物）位
WLALT3005
智能调频雷达液位计
WLAPT3006
平板雷达液位计
WLAST3007
水滴雷达液位计
WLATT3000
透镜雷达液位计
WLATTX3013
脱硫防腐雷达液位计
WLAWT
无线雷达液位计
T3012
高温雷达液位计
WSCGL431
射频导纳液位计（杆式）
WSCLL433
射频导纳液位计（缆式）
JN-WSC
LK434
射频导纳液位开关
YC436
音叉开关
ZK435
阻旋开关
量程
A
根据现场要求
介质
B
液体
C
物料
D
腐蚀性
E
挥发性
F
有搅拌
接液材质
G
304
H
316
I
套四氟
J
全四氟
温度
K
0-60°
L
0-100°
M
0-400°
N
0-700°
压力
O
1.0mpA
P
1.6mpA
连接
Q
法兰DN50-200mm
R
螺纹3/4等
S
其他
电源
T
24V
U
太阳能蓄电池
输出
V
4-20mA+HART
W
RS485
X
4G无线
结构形式
Y
罐旁显示（分体式）
外壳材质
Z
铸铝烤漆
Z1
不锈钢
可定制
