JN-UZC重锤式料位计说明

概述：

JN-UZC重锤料位计（传感器）安装在料仓顶部，传感器的探测过程由显示控制仪表发出信号控制。

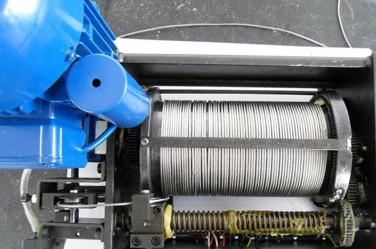

传感器接到控测指令：电机正转带动齿轮轴和绕线筒转动，使缆绳下放，带动重锤由仓顶下降。当重锤降至料面时被料面托起而失重，缆绳松弛，杠杆动作使微动开关接触，显示仪表控制得到信号立即发出电机反转指令，重锤上升返回，直到绕线筒碰到顶开关，电机停转，重锤回到仓顶原始位置，完成一次探测过程。在此过程中，显示控制仪表通过检测绕线筒的转数计算出重锤从仓底到料面间的高度，并输出4~20mA电流。JN-UZC重锤料位计适用于测量粉状、颗粒状及块状固体物料。

JN-UZC重锤式料位计技术参数：

传感器：

1、测量范围：0~8/16/32米

测量平顺度：±1%F.S

重复性：±1%F.S

分辨率：±3cm

探测速度：0.15m/s

测量带：不锈钢钢丝绳

重锤重量：1.5kg(0~16m)；2kg(0~32m)

电机停转力矩：5N.m

功耗：90W

环境温度：-10℃~+60℃

法兰：外径￠195mm，孔径￠18mm，孔中心距￠160mm

出线口：M20*1.5

外形尺寸：8米：长430*高220*宽350mm，16米：长560*高220*宽350mm，32米：长730*高220*宽350mm，50米：长850*高220*宽350mm

2、显示控制仪表

电源电压：220V AC±10%；50/60Hz

功耗：静止时 15W；运动时 105W

环境温度：-30℃~+60℃

数字显示：4位LED显示料面位置

电流输出：4~20mA DC（不需要外加24V）

定时时间：15~130分钟

报警方式：上、下限报警（选配）

重量：2kg

电流输出信号精度：±1%

开孔尺寸：横式：宽152*高76mm，竖式：宽76*高152mm

外形尺寸：横式：长280*宽163*高80mm，竖式：长280*宽80*高163mm
