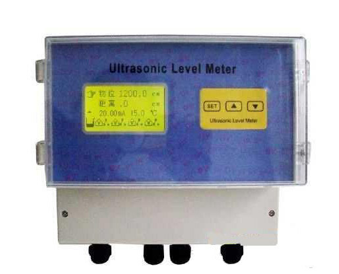

您当前位置：首页 > 产品展示| JN-UCYCJ076超声波液位差计 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
JN-UCYCJ076超声波液位差计说明 概述： JN-超声波液位差计有信号处理技术，具有安全、清洁、平顺、安装维护方便、读数简捷等，精耐仪表超声波液位差计广泛应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食品加工等行业，适用酸、碱、盐、防腐、温度等各种领域。 本仪器可通过4~20mA或RS485（Modbus协议）连接到各种DCS系统中，为工业的自动化运行，提供实时的液位数据。 JN-UCYCJ076超声波液位差计工艺参数： 平顺：我们在电路设计时从电源部分起就选用合理的模块、关键元器件的采购选择平顺的器件，液位平顺度±0.3％，抗扰波，易安装、易维护，是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。仪表的防护等级IP65；输入、输出线均具有防短路的作用。测量范围：0～15m；盲区：0.25m～0.6m；测距平顺度：0.2%；测距分辨率：1mm。压力： 常压，仪表显示：自带LCD显示液位和液位差值，模拟输出：2路4～20mA，数字输出：RS485、Modbus协议或定制协议，供电电压：DC24V/AC220V，防雷装置内置，环境温度：－20℃ ～ ＋60℃，防护等级：IP65。 JN-UCYCJ076超声波液位差计注意事项： 电缆的长度应（分体机专用）≤50米。 超声波液位仪到控制室的距离应 ≤1200米。 给DC24V电源上电前后，请仔细检查电源的极性，注意不要接反。 仪表使用DC24V时，在仪表上电后，仪表电源输入端的电压不低于21V。 4～20mA输出线的最大负载应小于500欧姆。 仪表安装：在需安装仪表的地方固定L型支架，用螺丝将液位仪固定在支架上。 换能器（探头）安装：探头上是四分或六分外螺纹，可和PVC管或铁管直接连接。也可将法兰固定在板或支架上，然后将探头固定在法兰上。 仪表安装原则：换能器发射面到最低液位的距离，应小于选购仪表的量程。 换能器发射面到最高液位的距离，应大于选购仪表的盲区。 换能器的发射面应该与液体表面保持平行。 换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波动的位置。 若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.5m以上。 若换能器发射面到高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保持光滑。
JN-UCYCJ076超声波液位差计选型：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
