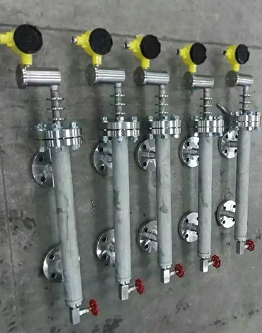

JN-UFZFZF6020电浮筒液位计说明 概述：
JN-UFZF系列智能电浮筒变送器是测量液位、界位或密度，输出 4～20mADC 直流信号， HART 通信协议输出。使用与 JN-UFZF 系列智能液位控制器相兼容的 475 型 HART 通信器，可获取来自过程、智能液位控制器或浮筒测量室的信息，用户还可查询、组态、标定或测试智能液位变送器。 广泛适用于电力、石油、化工、冶金、环保、建筑、食品等各行业生产过程中的液位、界位测量与控制。 JN-UFZFZF6020浮筒液位变送器结构原理： JN-UFZF 系列智能浮筒变送器由数字液位控制器与浮筒室、浮筒、扭力管系统等组成。浮筒浸没在浮筒室内的液体中，与扭力管系统刚性连接，扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力作用下的扭力管扭转一定角度。浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化，从而使扭管转角也随之变化。该变化被传递到数字液位控制器内的杠杆组件，使固定在杠杆组件上的磁铁发生位移，继而被霍尔元件感知并转换为霍尔电势。JN-UFZF 数字液位控制器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动 LCD 显示及提供 HART 通信能力。微控制器接收经环境温度补偿与线性化了的电信号，同时也补偿由于过程温度变化而引起的液体密度的变化。LCD可显示模拟量输出、过程变量（液位、界面高度或密度）、过程温度、扭力管旋转角度及变量的百分数范围等。
JN-UFZFZF6020浮筒液位变送器技术参数： 测量范围：300～3000mm 平顺度：液位测量±0.5％FS，界位测量±1％FS 重复性：≤±0.25％FS 盲区：≤±0.2％FS 电源：12～30VDC 输出信号：模拟量：4～20mADC（正作用），20～4mADC（反作用） 数字量：HART 1200 波特移频键控（FSK） 液晶显示：模拟量或液位、界位、密度、扭力管转角及百分数范围 负载电阻：700Ω（24VDC 供电时） 密度差：0.05 g／cm 工作压力：2.5 ～32.0MPa 介质温度：常温 型：-40～150℃ 环境温度：-40～80℃ 接液材质：浮筒：304；316 外浮筒：碳钢；304；316 扭管：316 JN-UFZFZF6020浮筒液位变送器选型：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
