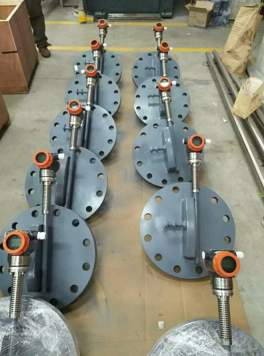

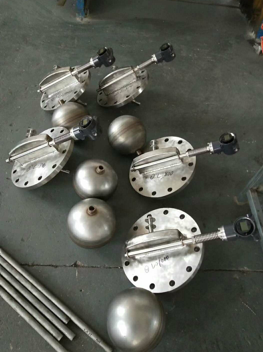

JN-UFZFZL5009电动浮球液位计说明 概述: JN-UFZL系列电动浮球液位变送器是对温度、压力有要求的工况理想选择,变送器表头部分与测量机构成分离式,全智能+HART 信号传送,电动浮球液位变送器直接安装在各种贮罐设备上。适用于炼油厂的热重油(温度≤500℃,压力≤4.0Mpa),粘稠脏污介质、沥青、含脂等油品以及有腐蚀性等介质的液位(界面)连续测量,可广泛用于石油、化工、冶金、医药等工业领域,是石油、化工、冶金、电力及轻工等工业部门生产过程控制中的理想液位仪表。
JN-UFZFZL5009电动浮球液位计技术参数: 1.电源电压:24VDC 2.输出信号:4~20mA,带 HART 通信协议 3.法兰规格:出厂默认 HG20595-97 DN250 PN4.0 (也可按用户要求制造) 4.环境温度:-40~80℃ 5.介质温度:-40~500℃ 6.现场显示:指针指示+液晶显示 7.显示方向:左或右(出厂默认:左);左右可调 8.平顺度:1.5 级 9.阻尼可调:0~32 秒 10.防爆等级: 11.故障诊断、报警:带 12.负载电阻:250Ω 13.浮球直径:φ240mm 14.浮球材质:316L 15.调试方法:现场调试,现场磁控开关;调试软件+PC 机;475 手持器(远程) 16.介质密度:动作极限密度≥0.50g/cm 17.电气接口:2 个 M20×1.5 内螺纹 18.防护等级:IP65 JN-UFZFZL5009电动浮球液位计安装及注意事项: 1.仪表安装必须稳固,变送器外壳须接地。 2.仪表不宜安装在有大的冲击和震动的工况环境中,安装时对变送器不应有摆动和拉压,以免损坏传感器或造成仪表平顺度差。 3.仪表在出厂时依据提供的工艺参数对仪表进行调试检验,若安装后与实际工艺参数值不符或在运输装配过程中由于震动、冲击造成垂直度、水平度、变送器各零部件等,各种参数的改变导致零点或量程的改变,此时可通过 HART 手操器、现场按键、PC 调试软件对仪表进行重新调试以使正常运行。 4.仪表在出厂时对相关零部件的关键部位进行标记,请勿擅自调整或改变原设置,避免会造成仪表不能正常工作或损坏,如有疑问请及时与我公司联系13338902668! JN-UFZFZL5009电动浮球液位计安装方法及要求: 1.JN-UFZL系列电动浮球液位变送器的法兰是通过法兰密封垫直接安装在介质容器侧壁接口法兰上的,在安装前首先应结合变送器的结构考虑以后的操作、观察、维护的方便来确定安装位置和方向,浮球变送器如果安装在法兰的左侧为左侧安装,反之为右侧安装。假设以目前状态为右侧安装如想改为左侧安装,通过 HART 手操器对变送器零位、量程进行迁移或设置:连接 HART 手操器,由在线(Online)菜单选(Basic setup)及(PV range),按照 HART 通信器显示屏上的提示输入 URV(上范围值)、LRV(下范围值)及显示 USL(传感器上限)与 LSL(传感器下限)。重新设置 4mA 对应的下范围值、20mA 对应的上值并发送,其它参数不变即可改为左侧安装。 2.浮球及球杆的安装:首先将浮球和球杆旋紧后焊接,对于JN- 小转角型浮球液位变送器的新式联接结构的球杆安装操作时,将球杆旋入护杆套端部的联接杆内螺孔,应注意将联接杆两侧的顶丝拧紧在球杆上的环形凹槽内,再把顶丝上的锁紧螺母拧紧。对于 JN- 大转角型浮球液位变送器,将球杆旋入摆臂端部的内螺孔然后再把其上的顶丝和锁紧螺母按同样方法拧紧。注:《如现 场工况使用条件不允许,为防浮球、球杆、摆臂等连接件松脱产生测量不平顺,建议把顶丝和锁紧螺母在联接件上,将浮球与球杆拧紧后直接焊在联接件上。》 3.变送器是通过法兰直接安装在被测介质容器侧壁接口法兰上对连接口法兰的直管段要求如下:JN6020A L≤160mm JN6020B L≤220mm 4.变送器表头是通过连接板与散热器连接的,安装时将主轴头插入变送器表头的连轴器孔内,并且不应使连轴器产生扭曲变形等现象,变送器的表头可以左侧或右侧安装,安装是否正确请参照变送器表壳后指示刻度盘,若变送器安装在左侧,则将表头后的端指针旋至“左 0”刻度线处;若变送器安装在右侧,将表头后端指针旋到“右 0” 刻度线处,将浮球移到低测量位置时将连轴器与主轴的紧定螺钉紧固。 5.将平衡杆(机构)装入牙嵌结合子和方孔内 ,旋紧顶丝固定平衡杆,松开轴头螺母调整牙嵌结合,使平衡杆与球杆在同一平 面内,将轴头螺母旋紧移动平衡锤的位置 ,调至平衡的状态固定平衡锤。注:《对于不同密度的液体由于浮球所受的浮力不同,可通过调整平衡锤在平衡杆上的位置来达到正常测量的目标。》 6.在调节平衡锤的过程中,手感比较轻时可以调节散热器内腰形压套的两个 M10压紧螺栓,调紧密封垫片的胀力,反之手感较轻时可以调节腰形压套的两个 M10 螺栓放松密封垫片胀力,至不漏时为止! JN-UFZFZL5009电动浮球液位计选型:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
