JN-UFZST5115智能型油罐磁致伸缩液位计说明

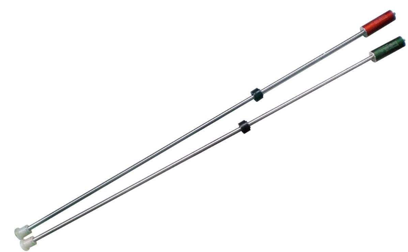

概述: JN-UFZST5115智能型磁致伸缩液位计采用磁致伸缩原理是测量平顺、结构精巧,是炼化油储罐,测量多个界面,如:界面、温度、液位。防护等级:IP65 JN-UFZST5115智能型油罐磁致伸缩液位计工艺原理: 磁致伸缩传感器是JN-UFZST5115智能型磁致伸缩液位计,传感器主要感元件(波导丝)是在现代工业界享有“黑色黄金”美誉的稀土超磁伸缩材料,具有应变值、电(磁)、机械波转换等作用,将小磁场向量变化转变为机械波。传感器由电子探头、不锈钢杆(内置稀土超磁伸缩丝)和浮子(内置磁铁)三部分组成。当电子探头中脉冲发生器产生的电脉冲沿钢管内的波导丝传递时,电脉冲同时伴随产生一个垂直于波导丝的环形磁场以光速沿波导丝传递。 当电脉冲环形磁场与浮子固有磁场相遇,二者的磁场矢量相叠加形成螺旋磁场,产生瞬时扭力并在波导丝上形成一个机械扭力波以响应速度传递返回到电子探头,使线圈两端产生感应脉冲。 通过测量触发电脉冲与扭力波返回产生的感应脉冲之间的时间差,就可以平顺地计算出被测液面高度。 在测杆内嵌入温度传感器,既可以测量介质的温度。 JN-UFZST5115智能型油罐磁致伸缩液位计技术参数: a)允许示值误差:±0.5mm; b)重复性:±0.2mm; c)环境温度:-40℃~60℃; d)环境湿度:0~98%; e)工作压力:≤1.6MPa; 本安参数: 电源端对地: Ui=12.6V,Ii=291mA,Pi=1.2W,Ci=8.09μF,Li=0; 485信号对地: Ui=7.14V,Ii=147mA,Pi=1.2W,Ci=0μF,Li=0 液位计置于防爆区域,防爆标志: f)液位计信号传输距离:300m; g)油位量程范围:150mm~3960mm; h)测量水位量程:12.7mm; i)油罐密闭性测试:平顺度0.38升/小时; j)月检测渗漏测试:精度0.76升/小时; k)测量油品温度方式:RTD 5点油温测量;单点油罐油气温度测量。 l)适用介质:汽油、柴油、轻油、重油、酒精混合物、液化油气; JN-UFZST5115智能型油罐磁致伸缩液位计选型:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
