JN-UHZD24顶装磁翻板液位计说明
概述:

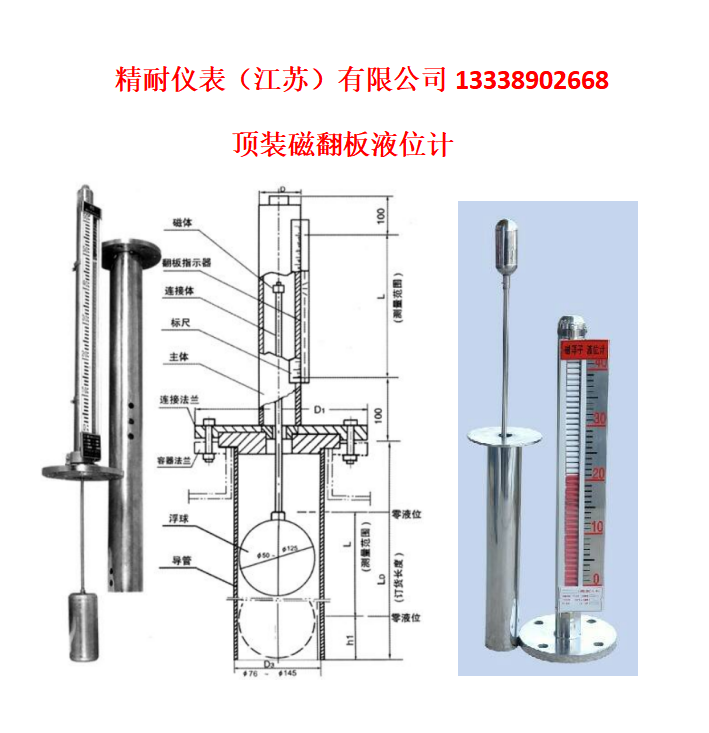

顶装式磁翻板液位计磁翻板液位计是一种浮子式以金属管为主体管的现场指标型液位计,磁性浮子式液位计是根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计主体管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到翻柱指示器,驱动红白翻柱翻转。液位上升时,翻柱由白色翻转为红色;液位下降时,翻柱由红色翻转为白色。指示器的红白界位处为容器内介质液位的实际高度,从而实现液位的指示。观察指示器的方向可根据用户需要改变角度,显示醒目、读取直观清晰,配上液位报警开关,可实现液位或界位的上下限报警及控制,配上远传变送器,可将液位界位的现场信息转换成4~20mA信号及上下限开关报警输出,实现远距离检测、指示、控制、记录等。该液位计广泛用于电力、石油、化工、冶金、环境、食品、造纸等行业生产储备等过程中承压、敞口贮液设备的液位的测量与控制。
JN-UHZD24顶装磁翻板液位计工艺原理:
顶装式磁翻板液位计适合测量容器内液体介质液位、界位等。除现场指示,还可配远传变送器、报警(控制)开关等作用。指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。测量范围,不受贮罐高度限制。被测介质和示机构是隔离的。结构简单,安装、维护方便。磁翻板液位计主要由主体、磁浮子、传感器、变送器和显示仪五部分组成。其工作原理是以主体内的磁浮子随液位的升降而同时吸合传感器内相应位置上的干簧管,从而使传感器内的总电阻(或电压)发生相应的变化,然后通过变送器将电阻(或电压)的转变成4-20mA.DC的标准电流信号输出,再由我厂配套生产的系列数显液位控制仪,显示液位和设定上、下限报警,实现液位的位式控制或调节。此外亦可与我厂生产的型光柱数显仪配套,显示更为直观。或者与其它可以接受4-20mA.DC信号输入的任何显示仪或调节器相配套,实现对液位的远距离显示、位式控制、断续或连续的PID调节。
JN-UHZD24顶装磁翻板液位计技术参数:
测量范围:200~6000mm,对超过6000mm的或运输条件不允许超过长度的液位计可采用分段制造
平顺度:±10mm
介质密度:0.4~2.0g/cm3
介质密度差:≥0.15 g/cm3(测量界位)
工作温度:-80~400℃
工作压力:-0.1~16.0MPa
蒸汽夹套压力:0~1.0MPa
环境振动:频率≤25Hz 振幅≤0.5mm
跟随速度:≤0.08m/s
介质粘度:≤0.4Pa.S
过程连接:法兰通径为DN20~DN200、螺纹、焊接
主导管材质:1Cr18Ni9Ti;304SS;316SS;316L;PP;PTFE;其他,
浮子材质:1Cr18Ni9Ti;304SS;316L;钛;PP;PTFE;其他
详细请咨询客服13338902668
JN-UHZD24顶装磁翻板液位计选型:
型号
基本代码
说明
JN-UHZ
磁性浮子液位计
21
侧装磁翻板
D24
顶装磁翻板
F21
防腐磁翻板
L21
铝磁翻板
S27
远传磁翻板
E23
LED光源磁翻板
PP25
PP磁翻板
W22
高温磁翻板
J21
夹套真空磁翻板
F26
浮标磁翻板
GB204
玻璃板
SS6023
玻璃管
SS6022
双色水位计
主体材质
A
304(304L)
B
316(316L)
C
PP
D
不锈钢衬PTFE
E
铝
F
其它
输出形式
G
报警开关
H
4~20mA
I
4~20mA+Hart
Y
4G无线
压力
J
1.6Mpa
K
2.5Mpa
L
其他
工作温度
M
200℃
N
350℃
安装方式
O
侧装
P
顶装
Q
底装
法兰通径
R
如:15表示DN15
量程范围(mm)
S
按客户要求
结构形式
T
普通型
U
夹套型
V
电伴热型
W
衬里型
X
其他
可定制
